Transistörler - Bipolar (BJT) - Tekil

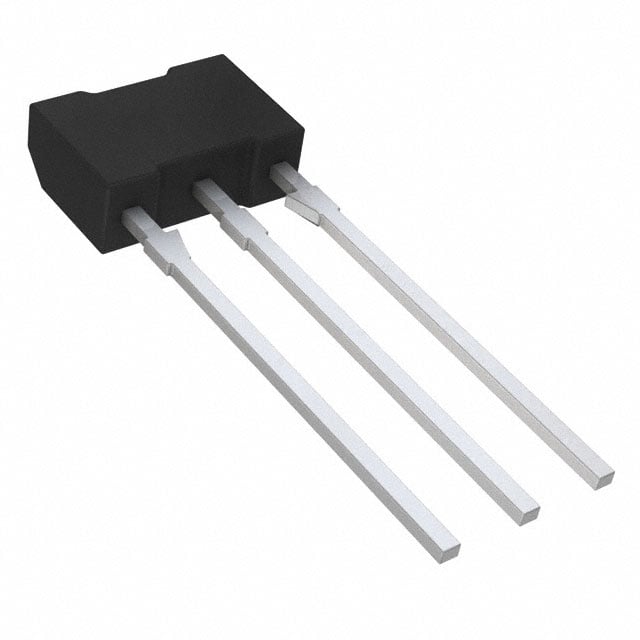

2SA1708S-AN
TRANS PNP 100V 1A NMP
2SA1708S-AN Hakkında
2SA1708S-AN, onsemi tarafından üretilen PNP tip bipolar junction transistörleridir (BJT). SC-71 paketinde sunulan bu transistör, maksimum 1A kolektör akımı ve 100V gerilim dayanımıyla orta güç uygulamalarında kullanılır. 120MHz transit frekansı sayesinde anahtarlama ve RF devrelerinde çalışabilir. 600mV saturasyon gerilimi ile düşük kayıplar sağlar. Ses amplifikatörleri, güç yönetimi, anahtarlama devreleri ve genel sinyal işleme uygulamalarında tercih edilir. Maximum 1W güç tüketimi ile kompakt tasarımlara uyumludur. Maksimum 150°C bağlantı sıcaklığında işletme imkanı sunar. Parça obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 5V |
| Frequency - Transition | 120MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-71 |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | 3-NMP |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 40mA, 400mA |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
