Transistörler - Bipolar (BJT) - Tekil
2SA1695
TRANS PNP 140V 10A TO3P
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-3P-3 Full Pack
- Seri / Aile Numarası
- 2SA1695
2SA1695 Hakkında

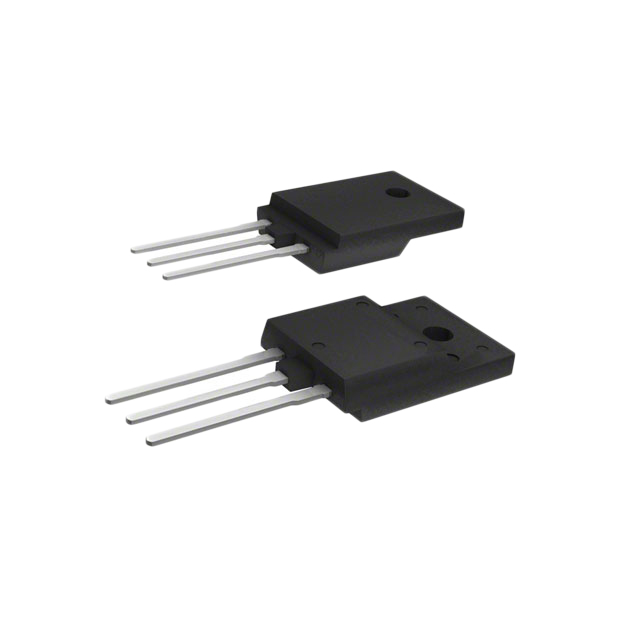

2SA1695, Sanken Electric tarafından üretilen bir PNP tipi bipolar junction transistördür (BJT). TO-3P paketinde sunulan bu komponent, 140V kollektor-emitter gerilim dayanımı ve 10A maksimum kollektor akımı ile yüksek güç uygulamalarında kullanılmak üzere tasarlanmıştır. 100W maksimum güç dağılımı kapasitesine sahip olan 2SA1695, güç amplifikasyonu, çevirici devreleri ve ses amplifikasyon uygulamalarında yaygın olarak tercih edilir. 20MHz transition frekansı, orta frekanslı işlemlerde iyi performans sağlar. ±150°C işletme sıcaklığı aralığında güvenli çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 3A, 4V |
| Frequency - Transition | 20MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Active |
| Power - Max | 100 W |
| Supplier Device Package | TO-3P |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 500mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 140 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
