Transistörler - Bipolar (BJT) - Diziler

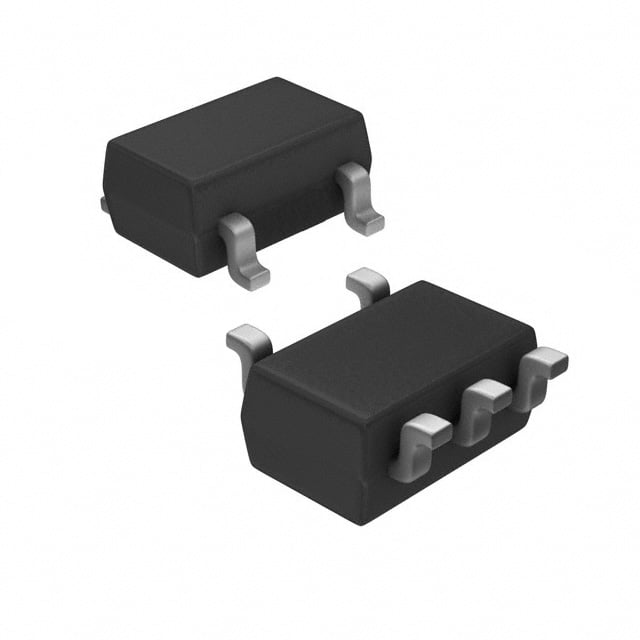

2SA1618-Y(TE85L,F)
TRANS 2PNP 50V 0.15A SMV
- Paket/Kılıf
- SC-74A
- Seri / Aile Numarası
- 2SA1618
2SA1618-Y(TE85L,F) Hakkında
2SA1618-Y(TE85L,F), Toshiba tarafından üretilen dual PNP transistör dizisidir. Surface mount SC-74A (SOT-753) paketinde sunulan bu bileşen, matched pair yapısı ile hassas anahtarlama ve amplifikasyon uygulamalarında kullanılmak üzere tasarlanmıştır. 50V collector-emitter gerilim, 150mA maksimum kolektör akımı ve 300mW güç yönetimi kapasitesi ile orta seviye sinyal işleme, ses amplifikatörleri, analog anahtarlar ve düşük güçlü RF devreleri gibi uygulamalarda yer alır. 80MHz transition frequency sayesinde yüksek frekanslı sinyal işlemeye uygundur. Common emitter konfigürasyonunda minimum 120 hFE DC akım kazancı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 2mA, 6V |
| Frequency - Transition | 80MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 125°C (TJ) |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Active |
| Power - Max | 300mW |
| Supplier Device Package | SMV |
| Transistor Type | 2 PNP (Dual) Matched Pair, Common Emitter |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
