Transistörler - Bipolar (BJT) - Tekil

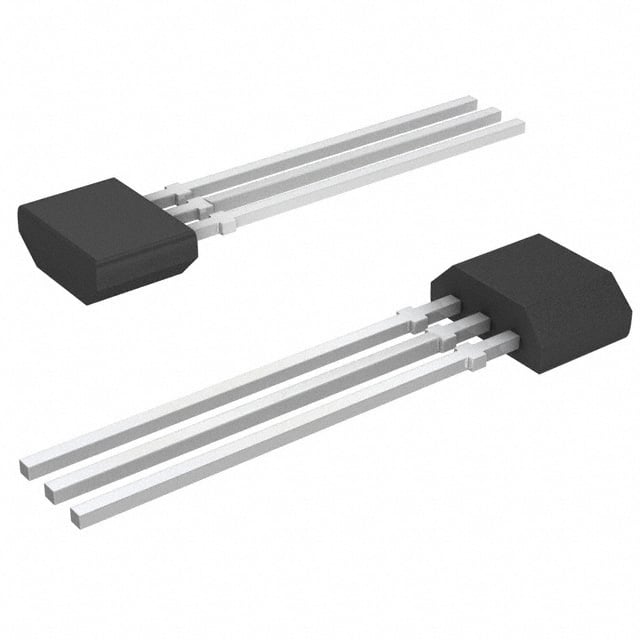

2SA1585S-R-BP
TRANSISTOR PNP 20V TO-92S
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- 2SA1585
2SA1585S-R-BP Hakkında
2SA1585S-R-BP, Micro Commercial Components tarafından üretilen PNP tipi bipolar junction transistör (BJT) olup, TO-92S paketinde sunulmaktadır. Maksimum 20V kolektör-emitör gerilimi ve 2A kolektör akımında çalışabilen bu transistör, 200 MHz transition frequency ile orta frekanslı uygulamalara uygundur. 180 minimum DC current gain (hFE) değeri ile güvenilir anahtarlama ve amplifikasyon işlevlerini gerçekleştirebilir. 400mW maksimum güç tüketimiyle düşük güç tüketimi gerektiren devreler için tercih edilebilir. -55°C ile 150°C arasında çalışabilen bu komponent, genel amaçlı anahtarlama, sinyal amplifikasyonu ve darbe şekillendirme uygulamalarında kullanılmaya uygun olup, özellikle tüketici elektroniği ve endüstriyel kontrol devrelerinde yaygın olarak uygulanır. Not: Bu parça obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 100mA, 2V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Obsolete |
| Power - Max | 400 mW |
| Supplier Device Package | TO-92S |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 820mV @ 100mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
