Transistörler - Bipolar (BJT) - Tekil

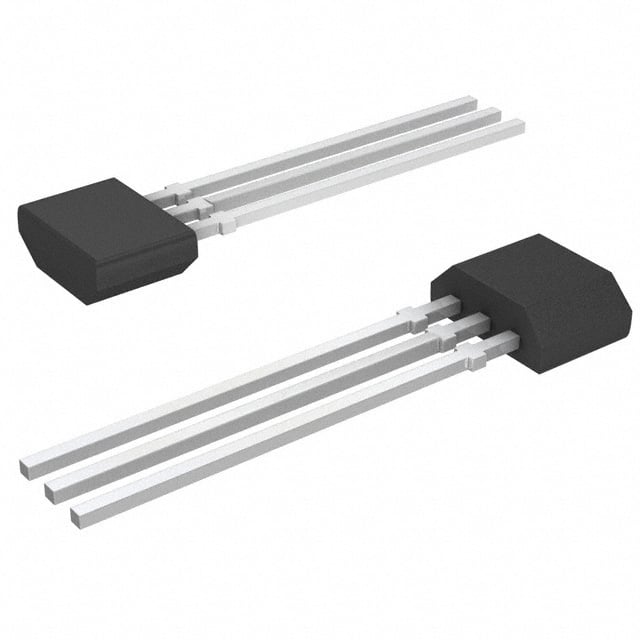

2SA1585S-Q-BP
TRANSISTOR PNP 20V TO-92S
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- 2SA1585S
2SA1585S-Q-BP Hakkında
2SA1585S-Q-BP, Micro Commercial Components tarafından üretilen PNP bipolar junction transistörlüdür (BJT). TO-92 kısa gövde paketinde sunulan bu transistör, anahtarlama ve amplifikasyon uygulamalarında kullanılır. Maksimum 2A kolektör akımı, 20V kolektör-emitter gerilimi ve 400mW güç dağıtımı kapasitesi ile orta güç devre tasarımlarında yer alabilir. 120 minimum DC akım kazancı (hFE @ 100mA), 200MHz transition frekansı ve 820mV saturasyon gerilimi özellikleriyle, audio amplifikatörleri, güç yönetimi devreleri ve endüstriyel kontrol sistemlerinde kullanım bulur. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) sayesinde çeşitli ortamlarda uygulanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 100mA, 2V |
| Frequency - Transition | 200MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Obsolete |
| Power - Max | 400 mW |
| Supplier Device Package | TO-92S |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 820mV @ 100mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
