Transistörler - Bipolar (BJT) - Tekil

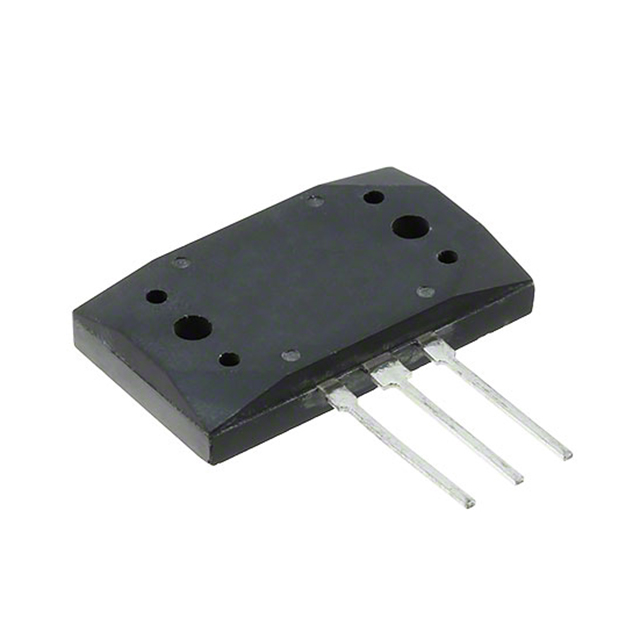

2SA1494
TRANS PNP 200V 17A MT200
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 3-ESIP
- Seri / Aile Numarası
- 2SA1494
2SA1494 Hakkında
2SA1494, Sanken Electric tarafından üretilen yüksek akım kapasiteli PNP bipolar transistördür. 200V collector-emitter breakdown voltajı ve 17A maksimum collector akımı ile güç uygulamalarında kullanılır. 200W maksimum güç dağıtım kapasitesine sahiptir. DC current gain (hFE) minimum 50 değerinde (8A, 4V koşullarında) belirtilmiştir. 20MHz transition frequency ile orta hızlı anahtarlama işlemleri gerçekleştirebilir. MT-200 paket tipi ile Through Hole montajına uygun olup, 150°C maksimum junction sıcaklığında çalışabilir. Düşük saturasyon voltajı (2.5V @ 1A, 10A) sayesinde enerji kaybını minimize eder. Güç kaynakları, motor kontrol devreleri ve yüksek akım anahtarlama uygulamalarında tercih edilmiş bir transistörün geriye dönüşümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 17 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 8A, 4V |
| Frequency - Transition | 20MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-ESIP |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Supplier Device Package | MT-200 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 1A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
