Transistörler - Bipolar (BJT) - Tekil

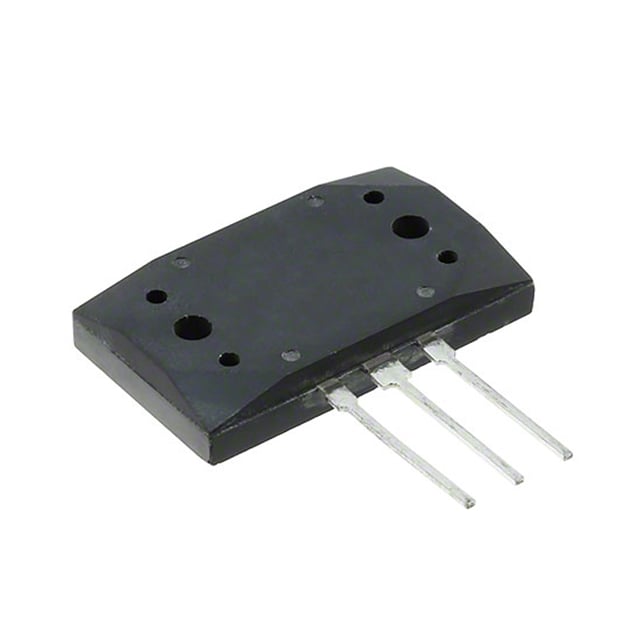

2SA1493
TRANS PNP 200V 15A MT200
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 3-ESIP
- Seri / Aile Numarası
- 2SA1493
2SA1493 Hakkında
2SA1493, Sanken Electric tarafından üretilen yüksek akım PNP bipolar transistördür. 200V kollektör-emitör dağılım voltajı ve 15A maksimum kollektör akımı ile güç uygulamalarında kullanılır. MT-200 metal tabanlı paket ile entegre edilmiş olan bu transistör, 150W maksimum güç yayınlama kapasitesine sahiptir. 50 minimum DC akım kazancı (hFE) ve 20MHz transition frekansı ile orta-güç anahtarlama ve amplifikasyon devrelerinde uygulanabilir. ICBO cutoff akımı maksimum 100µA olan bileşen, darbe güç kaynakları, motor sürücüleri ve ses amplifikatörü çıkış aşamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 5A, 4V |
| Frequency - Transition | 20MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-ESIP |
| Part Status | Obsolete |
| Power - Max | 150 W |
| Supplier Device Package | MT-200 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 1A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
