Transistörler - Bipolar (BJT) - Tekil

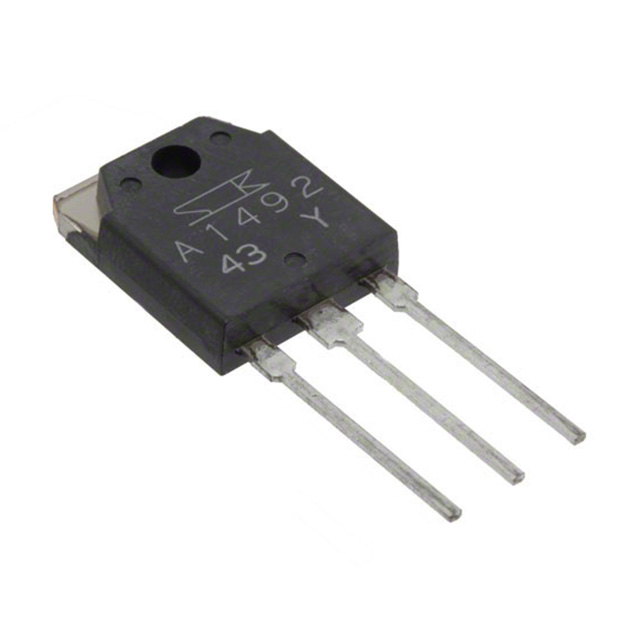

2SA1492
TRANS PNP 180V 15A TO-3P
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-3P-3
- Seri / Aile Numarası
- 2SA1492
2SA1492 Hakkında
2SA1492, Sanken Electric tarafından üretilen PNP tipi bipolar güç transistörüdür. TO-3P paketinde sunulan bu komponent, 15A kolektör akımı ve 180V maksimum CE gerilimi ile orta güçlü uygulamalarda kullanılmak üzere tasarlanmıştır. 130W maksimum güç yeteneği ve 20MHz geçiş frekansı ile, ses amplifikasyonu, güç uygulamaları ve anahtarlama devrelerinde yer alır. 150°C çalışma sıcaklığı, darbe aplikasyonlarında ve endüstriyel kontrol sistemlerinde güvenilir performans sağlar. DC akım kazancı 50 (hFE) olup, 2V doyum gerilimi ile enerji verimliliği destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 3A, 4V |
| Frequency - Transition | 20MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-3, SC-65-3 |
| Part Status | Active |
| Power - Max | 130 W |
| Supplier Device Package | TO-3P |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 500mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 180 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
