Transistörler - Bipolar (BJT) - Tekil

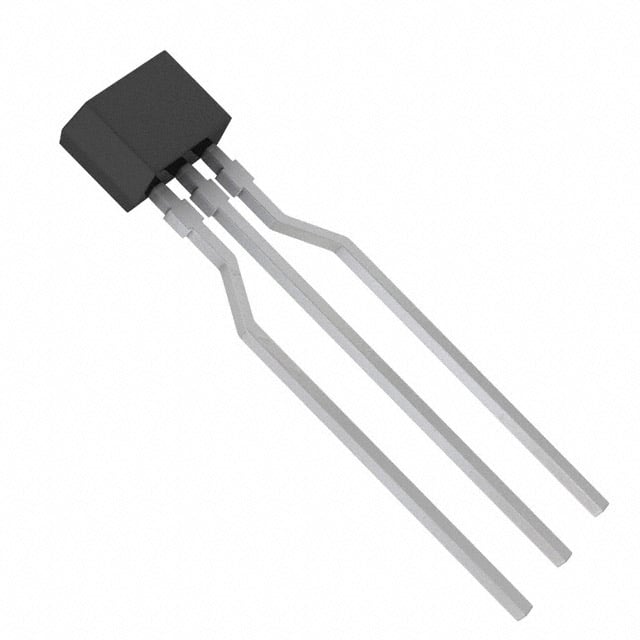

2SA1309ASA
TRANS PNP 50V 0.1A NS-B1
2SA1309ASA Hakkında
2SA1309ASA, Panasonic tarafından üretilen PNP tipi bipolar transistördür. NS-B1 paketinde sunulan bu transistör, maksimum 50V Vce ve 100mA kolektör akımı ile çalışabilir. 80MHz transition frequency ile orta frekanslı uygulamalarda tercih edilir. 290 minimum DC Current Gain değeri ile 2mA/10V koşullarında güvenilir işletme sağlar. Maksimum 300mW güç tüketimi özelliğine sahiptir. Vce saturation voltajı 300mV (5mA/50mA koşullarında) olup, switch uygulamalarında iyi performans gösterir. 150°C maksimum junction sıcaklığında çalışır. Ses amplifikatörleri, sinyal işleme devreleri ve anahtarlama uygulamalarında kullanılmıştır. Üretimi sonlandırılmış olup, yedek parça olarak değerlendirilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 290 @ 2mA, 10V |
| Frequency - Transition | 80MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | NS-B1 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
