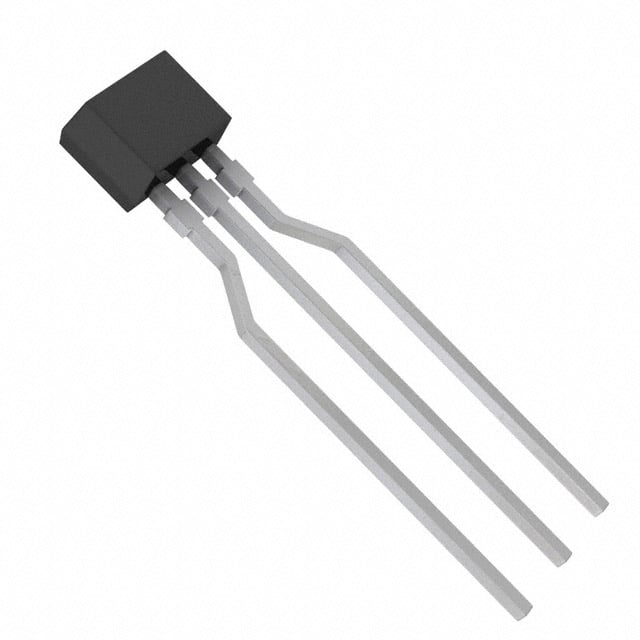

2SA1309AQA
TRANS PNP 50V 0.1A NS-B1
2SA1309AQA Hakkında
2SA1309AQA, Panasonic tarafından üretilen bir PNP bipolar junction transistördür (BJT). NS-B1 paketinde sunulan bu transistör, maksimum 50V Vce ve 100mA kolektör akımı ile çalışır. 160 minimum DC Current Gain (hFE) değerine sahip olan bileşen, düşük gücü anahtarlama ve amplifikasyon uygulamalarında kullanılır. 80MHz transition frekansı, orta hızlı işlemlere uygun olmasını sağlar. Maksimum 300mW güç tüketimi kapasitesi ile, ses frekansı ve RF devrelerinde, sinyal işleme ve anahtarlama uygulamalarında yaygın olarak tercih edilir. Through-hole montaj tipi sayesinde manuel lehimleme işlemiyle kurulur. -55°C ile +150°C arasında çalışır. Bileşen aktif üretimden kaldırılmıştır (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 160 @ 2mA, 10V |
| Frequency - Transition | 80MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-SIP |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | NS-B1 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
