Transistörler - Bipolar (BJT) - Tekil

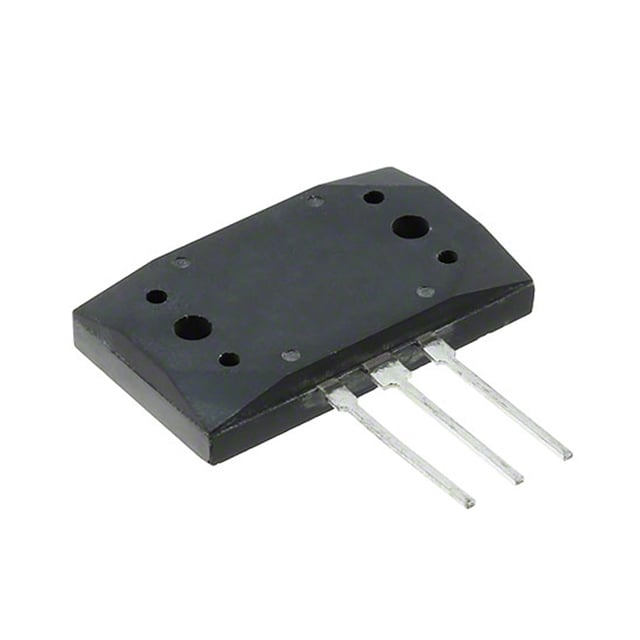

2SA1295
TRANS PNP 230V 17A MT200
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 3-ESIP
- Seri / Aile Numarası
- 2SA1295
2SA1295 Hakkında
2SA1295, Sanken Electric tarafından üretilen PNP tipi bipolar junction transistördür (BJT). 230V kollektör-emiter gerilimi ve 17A maksimum kollektör akımı ile orta güç uygulamalarında kullanılmaktadır. 200W maksimum güç dağıtımı kapasitesi ve MT-200 (3-ESIP) paketleme standartı ile yüksek akım işleme yeteneklerine sahiptir. DC akım kazancı (hFE) 5A ve 4V koşullarında minimum 50'dir. 35MHz geçiş frekansı ve 150°C çalışma sıcaklığı ile endüstriyel sürücü, anahtarlama ve amplifikasyon devrelerinde uygulanır. Through-hole montaj tipidir. Ürün üretimi sonlandırılmış olup, restorasyonlar ve eski sistem bakımlarında tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 17 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 5A, 4V |
| Frequency - Transition | 35MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-ESIP |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Supplier Device Package | MT-200 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 500mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 230 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
