Transistörler - Bipolar (BJT) - Tekil
2SA1294

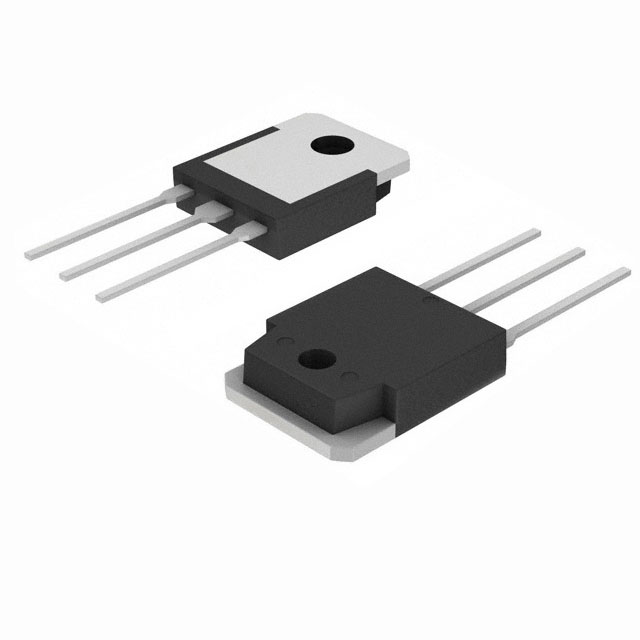

TRANS PNP 230V 15A TO-3P
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- TO-3P-3
- Seri / Aile Numarası
- 2SA1294
2SA1294 Hakkında
2SA1294, Sanken Electric tarafından üretilen PNP tipi bipolar junction transistördür (BJT). TO-3P paket içerisinde sunulan bu bileşen, 230V collector-emitter breakdown voltajı ve 15A maksimum collector akımı ile yüksek gerilim uygulamalarında kullanılır. 130W maksimum güç dağıtım kapasitesi ile audio amplifikatörler, güç kaynakları, motor kontrol devreleri ve endüstriyel anahtarlama uygulamalarında yaygın olarak tercih edilir. 35MHz transition frequency ve 50 (minimum) DC current gain değerleri ile orta frekanslı güç elektronik sistemlerine uygundur. 150°C maksimum junction sıcaklığında çalışabilen bu transistör, through-hole montajı destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 5A, 4V |
| Frequency - Transition | 35MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-3P-3, SC-65-3 |
| Part Status | Active |
| Power - Max | 130 W |
| Supplier Device Package | TO-3P |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 500mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 230 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
