Transistörler - Bipolar (BJT) - Tekil

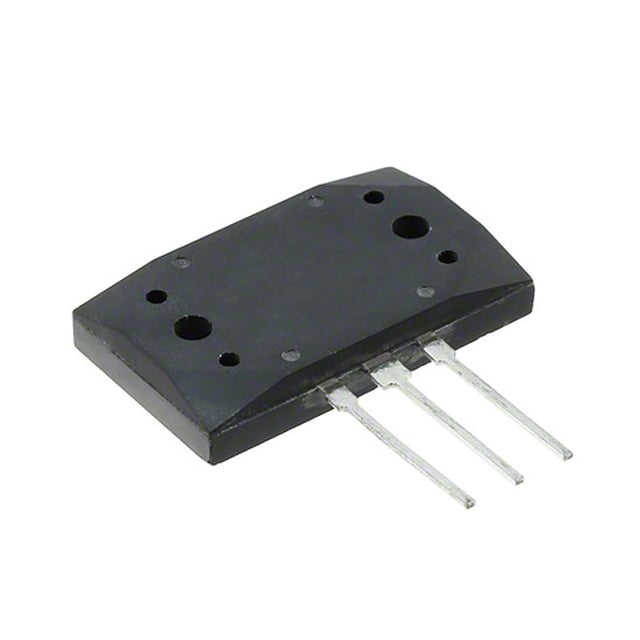

2SA1216
TRANS PNP 180V 17A MT-200
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 3-ESIP
- Seri / Aile Numarası
- 2SA1216
2SA1216 Hakkında
2SA1216, Sanken Electric tarafından üretilen yüksek akım kapasiteli PNP bipolar transistördür. 180V collector-emitter gerilimi ve 17A maksimum collector akımı ile güç uygulamalarında kullanılan bir komponenttir. 200W maksimum güç dağıtma yeteneğine sahip olan bu transistör, motor sürücüleri, güç yönetimi devreleri ve anahtarlama uygulamalarında tercih edilir. MT-200 paketinde sunulan komponent, through-hole montaj özelliğine sahiptir ve 150°C işletme sıcaklığında çalışabilir. 40MHz transition frequency ile orta hızda anahtarlama işlemleri gerçekleştirebilir. Vce saturation gerilimi 2V (800mA base akımı, 8A collector akımı koşullarında) olup, minimum 30 DC current gain değerine sahiptir. Not: Bu parça obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 17 A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 8A, 4V |
| Frequency - Transition | 40MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-ESIP |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Supplier Device Package | MT-200 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 800mA, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 180 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
