Transistörler - Bipolar (BJT) - Tekil

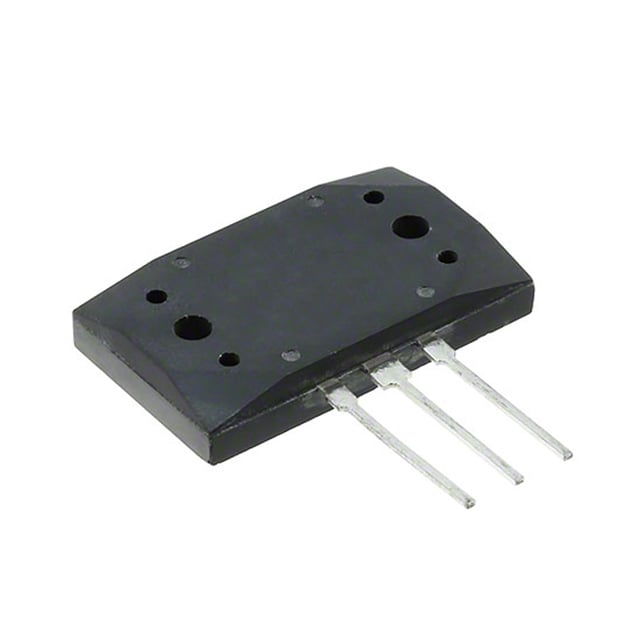

2SA1215
TRANS PNP 160V 15A MT-200
- Üretici
- Sanken Electric Co., Ltd.
- Paket/Kılıf
- 3-ESIP
- Seri / Aile Numarası
- 2SA1215
2SA1215 Hakkında
2SA1215, Sanken Electric tarafından üretilen yüksek akım kapasiteli PNP bipolar transistördür. 160V kolektör-emitter gerilim dayanımı ve 15A maksimum kolektör akımı ile güç elektronik uygulamalarında kullanılmaya uygun bir komponenttir. 150W maksimum güç dissipasyonu ve 50MHz geçiş frekansı ile orta-yüksek hızlı anahtarlama devreleri, motor sürücüleri, güç amplifikatörleri ve endüstriyel kontrol sistemlerinde yer alabilir. MT-200 paketinde sunulan komponent, through-hole montaj desteği ile PCB'lere doğrudan entegre edilebilir. DC akım kazancı (hFE) 5A, 4V koşullarında minimum 50 değerindedir. Saturation voltajı 2V @ 500mA, 5A olarak belirtilmiştir. Maksimum çalışma sıcaklığı 150°C (TJ) olup, endüstriyel ve ticari uygulamalar için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 100µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 5A, 4V |
| Frequency - Transition | 50MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | 3-ESIP |
| Part Status | Obsolete |
| Power - Max | 150 W |
| Supplier Device Package | MT-200 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 500mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 160 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
