Transistörler - Bipolar (BJT) - Tekil

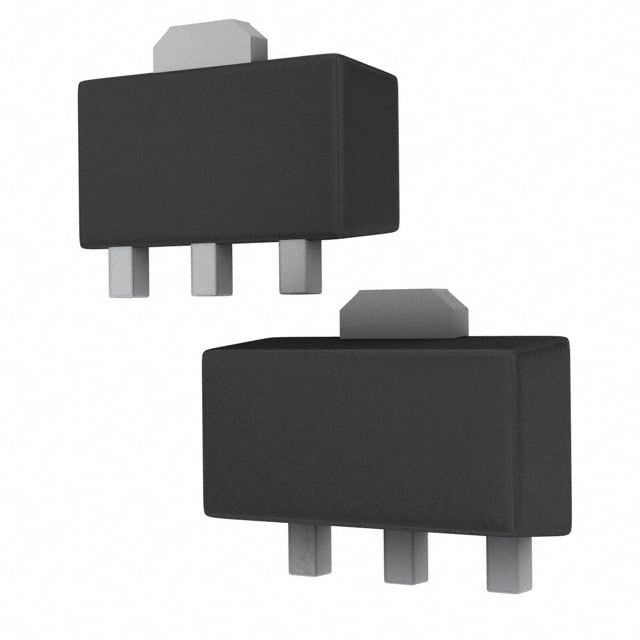

2SA1201-Y-TP
TRANS PREBIAS PNP 120V SOT89
- Paket/Kılıf
- TO-243AA
- Seri / Aile Numarası
- 2SA1201
2SA1201-Y-TP Hakkında
2SA1201-Y-TP, Micro Commercial Components tarafından üretilen PNP bipolar junction transistördür (BJT). TO-243AA (SOT-89) paket içinde sunulan bu transistör, 120V kolektör-emiter gerilim dayanımı ve 800mA maksimum kolektör akımı ile orta güç uygulamalarında kullanılmaya uygundur. 120MHz transition frequency ile hızlı anahtarlama işlemlerini destekler. 1W maksimum güç yayılımı kapasitesi bulunmaktadır. DC akım kazancı (hFE) 5V ve 100mA'de minimum 80 değerine sahiptir. Surface mount montajı ile PCB tasarımlarında kompakt kullanım sağlar. Ses amplifikatörleri, güç yönetimi devreleri ve anahtarlama uygulamalarında yaygın olarak kullanılan bu bileşen, -150°C işletme sıcaklığında çalışabilir. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 800 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 100mA, 5V |
| Frequency - Transition | 120MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power - Max | 1 W |
| Supplier Device Package | SOT-89 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 120 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
