Transistörler - Bipolar (BJT) - Tekil

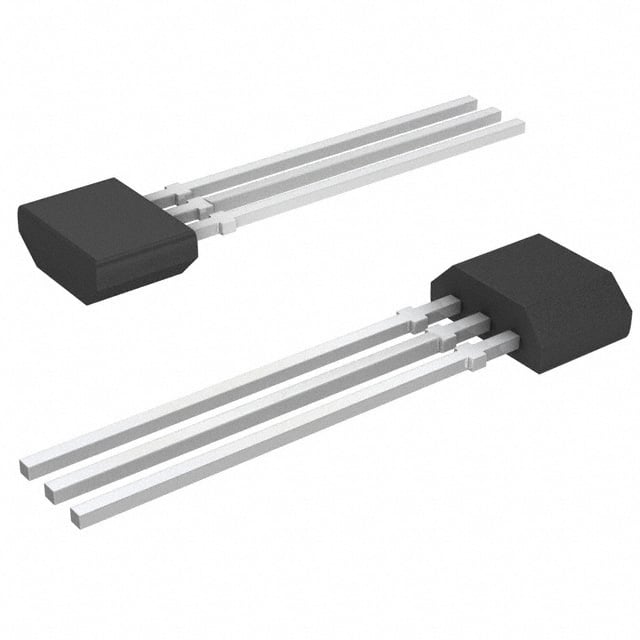

2SA1048-GR-BP
TRANSISTOR NPN TO-92
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- 2SA1048
2SA1048-GR-BP Hakkında
2SA1048-GR-BP, Micro Commercial Components tarafından üretilen PNP tipi bipolar junction transistor (BJT) olup TO-92 plastik kapsüle sahiptir. 150mA maksimum collector akımı, 200mW güç yönetimi kapasitesi ve 50V collector-emitter breakdown gerilimi ile şiddetli sinyal amplifikasyonu ve switching uygulamalarında kullanılır. 80MHz transition frequency'si ile orta frekanslı devrelerde etkili çalışır. DC current gain değeri 2mA, 6V koşullarında minimum 200 dir. Geniş çalışma sıcaklık aralığında (-55°C ~ 150°C) sürdürülebilir performans sağlar. Audio amplifikatörleri, darbe jeneratörleri ve genel amaçlı anahtarlama devreleri gibi analog ve dijital uygulamalarda yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 2mA, 6V |
| Frequency - Transition | 80MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 Short Body |
| Part Status | Obsolete |
| Power - Max | 200 mW |
| Supplier Device Package | TO-92S |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 10mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
