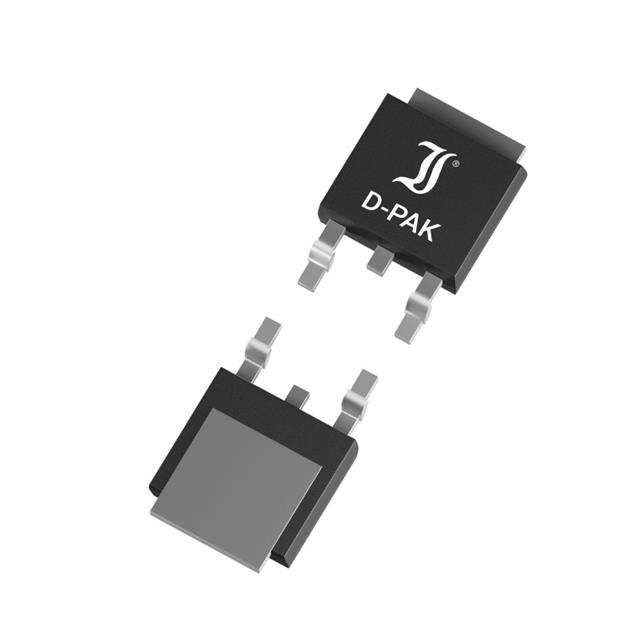

2SA1012R
BI Trst. -50V, -5000mA
- Üretici
- DComponents
- Paket/Kılıf
- TO-252-3
- Seri / Aile Numarası
- 2SA1012
2SA1012R Hakkında
2SA1012R, DComponents tarafından üretilen yüksek akım kapasiteli PNP bipolar junction transistördür. Maksimum 5A kolektör akımı, 50V gerilim dayanımı ve 15W güç dağıtabilme kapasitesi ile anahtarlama ve amplifikasyon uygulamalarında kullanılır. TO-252 (DPak) SMD paket ile compact tasarımlara uygun hale getirilmiştir. 60MHz transition frequency ile orta frekanslı devrelerde çalışabilmekte, -50°C ile +150°C arasında işletilmektedir. Ses amplifikatörleri, güç yönetimi devreleri ve anahtarlama uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 1A, 1V |
| Frequency - Transition | 60MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power - Max | 15 W |
| Supplier Device Package | TO-252-3 (DPAK) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 150mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
