Transistörler - Bipolar (BJT) - Tekil

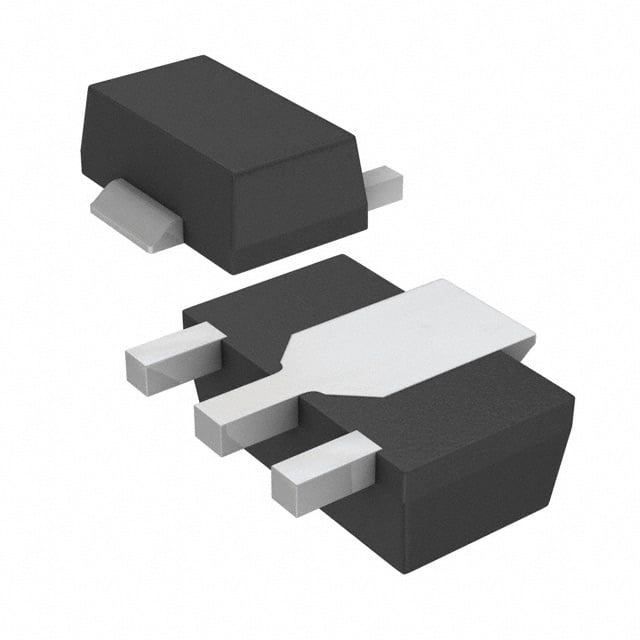

2PB1424,115
TRANS PNP 20V 3A SOT89
2PB1424,115 Hakkında
2PB1424,115, Nexperia üretimi PNP tipi bipolar transistördür. SOT89 yüzey montaj paketinde sunulan bu komponent, maksimum 3A kollektör akımı ve 20V kollektör-emitter gerilimi ile çalışabilir. 180'lik minimum DC akım kazancı (hFE @ 100mA, 2V) ve 125MHz transition frekansı özelliği vardır. 2W maksimum güç tüketimi ile tasarlanmıştır. Vce doyum gerilimi maksimum 500mV (@100mA, 2A) ve 100nA ICBO özelliği sayesinde düşük kaçak akımına sahiptir. -55°C ile +150°C arasında çalışabilir. Anahtarlama devreleri, amplifikasyon uygulamaları ve genel amaçlı elektronik tasarımlarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 180 @ 100mA, 2V |
| Frequency - Transition | 125MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power - Max | 2 W |
| Supplier Device Package | SOT-89 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
