Transistörler - Bipolar (BJT) - Tekil
2N720A

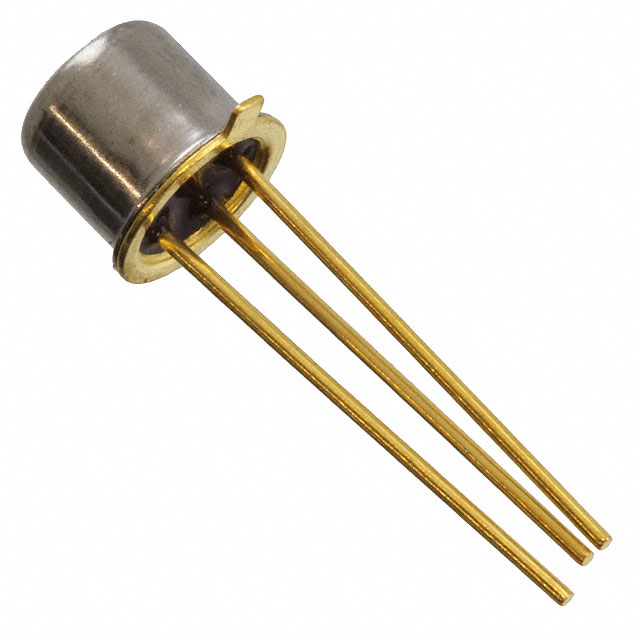

TRANS NPN 80V 0.5A TO-18
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-18-2
- Seri / Aile Numarası
- 2N720A
2N720A Hakkında
2N720A, Microchip Technology tarafından üretilen NPN tipinde bir bipolar junction transistör (BJT) olup, TO-18 metal kasa paketinde sunulmaktadır. Maksimum 80V collector-emitter voltajı ve 500mA collector akımı ile düşük-orta güç uygulamalarında kullanılmaya uygundur. 500mW güç dağıtım kapasitesi ile transistör anahtarlama ve amplifikasyon devrelerinde, ses frekansı ve RF amplifikatörlerinde yer bulur. -65°C ile +200°C arasında çalışma sıcaklığı aralığında, endüstriyel ve dönemsel uygulamalar için uygun bir seçimdir. DC akım kazancı (hFE) 150mA collector akımında ve 10V Vce değerinde minimum 40 olup, geçmiş tasarımlarla uyumlu replaceable bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 150mA, 10V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-206AA, TO-18-3 Metal Can |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | TO-18 (TO-206AA) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 5V @ 15mA, 150mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
