Transistörler - FET, MOSFET - Diziler

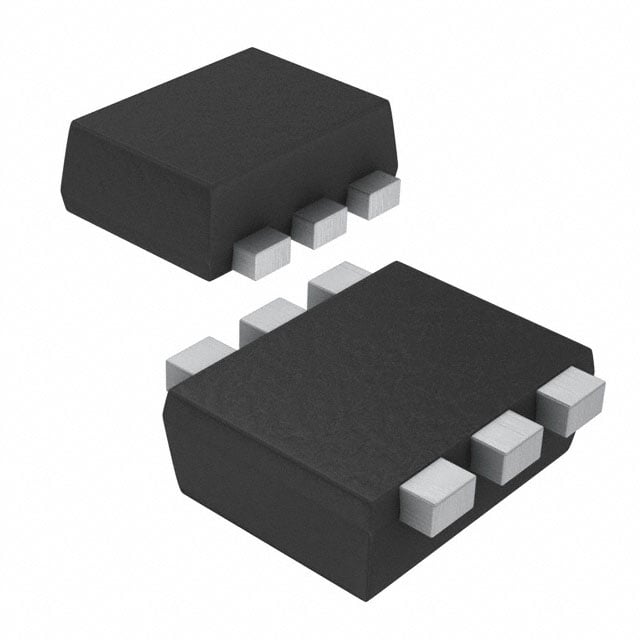

2N7002V-TP
MOSFET 2N-CH 60V 0.28A SOT-563
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- 2N7002V
2N7002V-TP Hakkında
2N7002V-TP, Micro Commercial Components tarafından üretilen dual N-channel MOSFET transistördür. SOT-563 yüzey montajlı paketinde sunulan bu bileşen, 60V Drain-Source gerilimi ve 280mA sürekli dren akımı kapasitesiyle çalışır. 10V gate geriliminde 2Ohm maksimum RDS(on) değeri ile düşük iletim direncine sahiptir. Eşik gerilimi maksimum 2.5V olup, 50pF input kapasitansına sahiptir. -55°C ile 150°C çalışma sıcaklık aralığında ve 150mW maksimum güç tüketimiyle tasarlanmıştır. Anahtarlama uygulamaları, dijital lojik seviyeleriyle kontrol edilen anahtarlar ve düşük güçlü RF uygulamalarında kullanılır. Ürün şu anda üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 280mA |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Input Capacitance (Ciss) (Max) @ Vds | 50pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Obsolete |
| Power - Max | 150mW |
| Rds On (Max) @ Id, Vgs | 2Ohm @ 500mA, 10V |
| Supplier Device Package | SOT-563 |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
