Transistörler - FET, MOSFET - Diziler

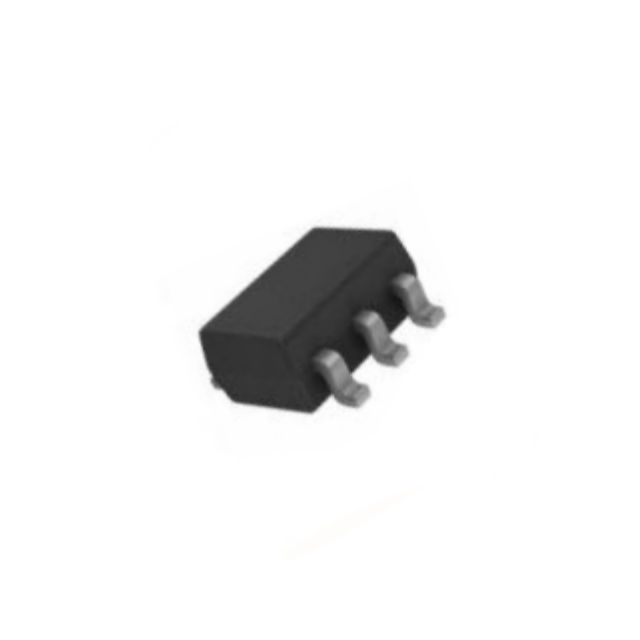

2N7002K36
MOSFET 2 N-CH 60V 250MA SOT23-6
- Üretici
- Rectron USA
- Paket/Kılıf
- SOT-23-6
- Seri / Aile Numarası
- 2N7002K36
2N7002K36 Hakkında
2N7002K36, Rectron USA tarafından üretilen dual N-Channel MOSFET transistördür. SOT-23-6 yüzey montaj paketinde sunulan bu bileşen, 60V drain-source gerilimi ve 250mA sürekli dren akımı ile çalışır. 3Ohm maksimum RDS(on) değeri ile düşük geçiş direnci sağlar. 350mW maksimum güç dağıtımı kapasitesine sahiptir. Lojik seviye kontrol uygulamalarında, genel amaçlı anahtarlama devrelerinde, güç yönetimi ve sinyal işleme uygulamalarında kullanılır. 1.9V eşik gerilimi ile TTL/CMOS uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 250mA (Ta) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Mounting Type | Surface Mount |
| Package / Case | SOT-23-6 |
| Part Status | Active |
| Power - Max | 350mW (Ta) |
| Rds On (Max) @ Id, Vgs | 3Ohm @ 500mA, 10V |
| Supplier Device Package | SOT-23-6 |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
