Transistörler - FET, MOSFET - Diziler

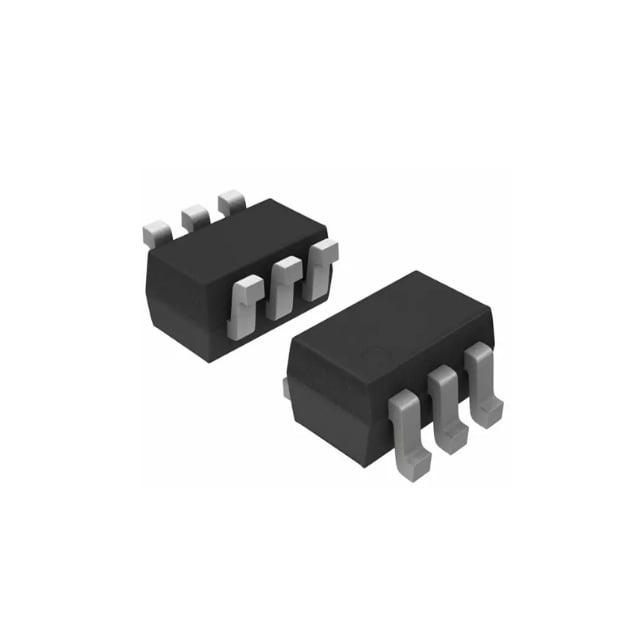

2N7002DS6
MOSFET 2 N-CH 60V 250MA SOT363
- Üretici
- Rectron USA
- Paket/Kılıf
- 6-TSSOP
- Seri / Aile Numarası
- 2N7002
2N7002DS6 Hakkında
2N7002DS6, Rectron USA tarafından üretilen dual N-channel MOSFET transistördür. 60V drain-source gerilimi ve 250mA sürekli drenaj akımı kapasitesine sahiptir. 5Ohm (10V, 500mA'da) RDS(on) değeri ile düşük iletim direncine sahip olan bu bileşen, anahtarlama uygulamaları, sürücü devreleri, lojik seviyeleri ile yüksek gerilim sinyalleri arasında geçiş yapılması gereken tasarımlar ve genel amaçlı dijital kontrol uygulamalarında kullanılır. SOT-363 (6-TSSOP) yüzey montaj paketi sayesinde kompakt PCB tasarımlarına uygun bir seçenektir. Maksimum 350mW güç tüketimine sahip olan cihaz, 1.9V eşik gerilimi ile düşük kontrol gücü gerektiren uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 250mA (Ta) |
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Mounting Type | Surface Mount |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power - Max | 350mW (Ta) |
| Rds On (Max) @ Id, Vgs | 5Ohm @ 500mA, 10V |
| Supplier Device Package | SOT-363 |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
