Transistörler - Bipolar (BJT) - Diziler

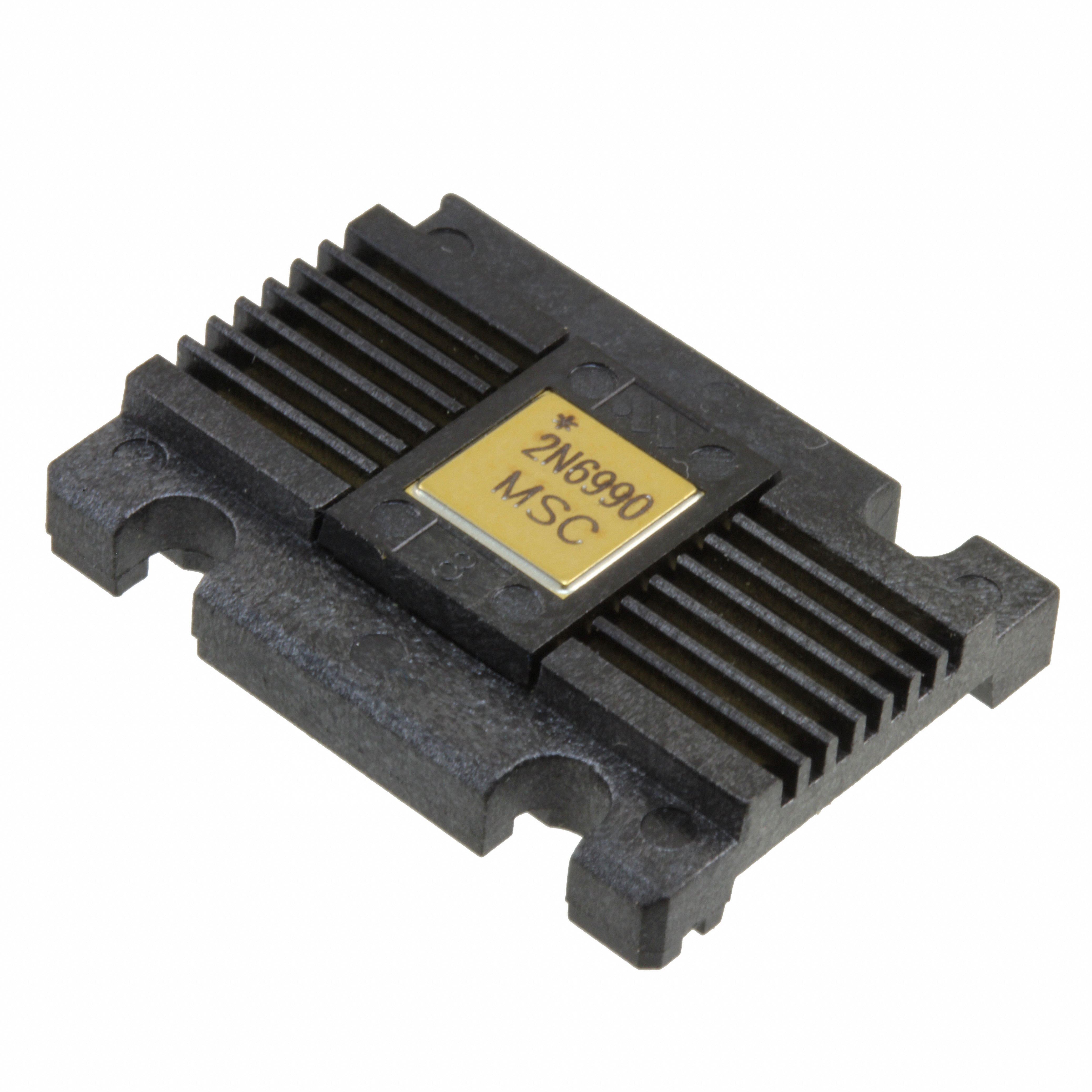

2N6990
TRANS 4NPN 50V 0.8A
- Üretici
- Microchip Technology
- Paket/Kılıf
- 14-Flatpack
- Seri / Aile Numarası
- 2N6990
2N6990 Hakkında
2N6990, Microchip Technology tarafından üretilen dört adet NPN transistörden oluşan entegre bir komponenttir. 50V kolektör-emitör gerilimi, 800mA maksimum kolektör akımı ve 100 minimum DC akım kazancı ile karakterize edilir. Surface mount 14-Flatpack pakette sunulan bu bileşen, -65°C ile 200°C arasında çalışma sıcaklığında güvenilir performans sunar. Düşük güç tüketimi (400mW max) ve 1V saturasyon gerilimi özellikleriyle anahtarlama ve sinyal amplifikasyonu uygulamalarında, özellikle kontrol devrelerinde ve sinyal işleme sistemlerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 800mA |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | 14-Flatpack |
| Part Status | Active |
| Power - Max | 400mW |
| Supplier Device Package | 14-Flatpack |
| Transistor Type | 4 NPN (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
