Transistörler - Bipolar (BJT) - Diziler

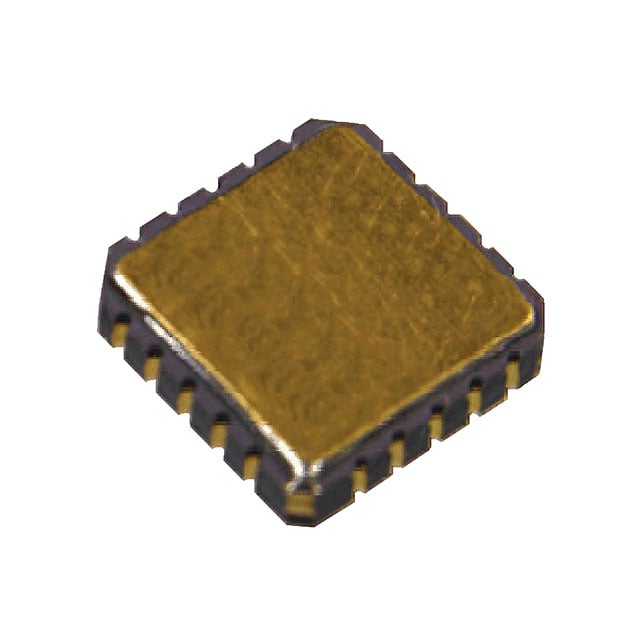

2N6989UTX
TRANS 4NPN 50V 0.8A SMT
- Üretici
- TT Electronics
- Paket/Kılıf
- 20-CLCC
- Seri / Aile Numarası
- 2N6989
2N6989UTX Hakkında
2N6989UTX, TT Electronics tarafından üretilen dört adet NPN transistörü içeren bir integrated transistor array'dir. Surface mount (SMT) teknolojisi ile 20-CLCC paketinde sunulan bu bileşen, maksimum 50V collector-emitter gerilimi ve 800mA collector akımında çalışmaktadır. Her bir transistör 100 minimum DC current gain (hFE) değerine ve 1V maksimum saturation voltajına sahiptir. İşletim sıcaklık aralığı -65°C ile 200°C arasında değişmektedir. Maksimum 1W güç tüketimi ile entegre sinyal işleme, lojik seviyeleri sürme ve amplifikasyon uygulamalarında kullanılır. Quad konfigürasyonu sayesinde kompakt tasarımlarda çok sayıda anahtarlama veya amplifikasyon işlevi gerçekleştirilebilir. Bileşen obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 800mA |
| Current - Collector Cutoff (Max) | 10nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | 20-CLCC |
| Part Status | Obsolete |
| Power - Max | 1W |
| Supplier Device Package | 20-CLCC |
| Transistor Type | 4 NPN (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
