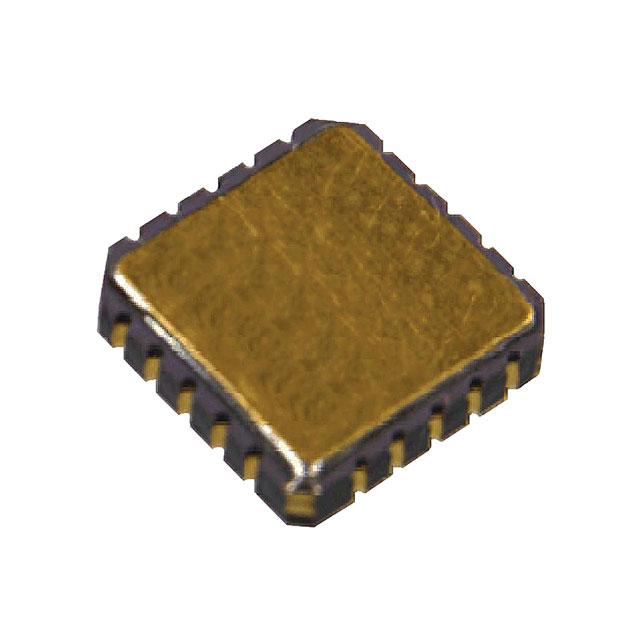

2N6989U
TRANS 4NPN 50V 0.8A 20CLCC
- Üretici
- TT Electronics
- Paket/Kılıf
- 20-CLCC
- Seri / Aile Numarası
- 2N6989
2N6989U Hakkında
2N6989U, TT Electronics tarafından üretilen quad NPN transistör dizisidir. 20-CLCC yüzey montajlı pakette dört adet NPN transistör içerir. Her transistör 50V maksimum Vce, 800mA maksimum collector akımı ve 100 minimum DC akım kazancı (hFE) değerlerine sahiptir. 1W güç disipasyonu kapasitesi ile genel amaçlı kuvvetlendirme ve anahtarlama uygulamalarında kullanılır. -65°C ile +200°C (bağlantı noktası) arasındaki geniş çalışma sıcaklık aralığı ile endüstriyel ve otomotiv uygulamalarına uygundur. 10nA maksimum ICBO (cutoff akımı) ve 1V maksimum Vce saturation değerleri dikkatli tasarım gerektiren hassas devreler için tercih edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 800mA |
| Current - Collector Cutoff (Max) | 10nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | 20-CLCC |
| Part Status | Obsolete |
| Power - Max | 1W |
| Supplier Device Package | 20-CLCC |
| Transistor Type | 4 NPN (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
