Transistörler - Bipolar (BJT) - Diziler

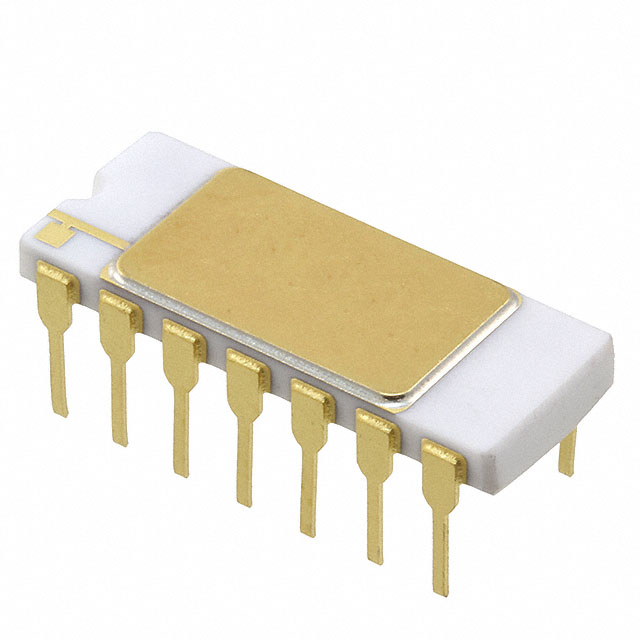

2N6989
TRANS 4NPN 50V 0.8A TO116
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- 2N6989
2N6989 Hakkında
2N6989, Microchip Technology tarafından üretilen 4 adet NPN transistör içeren quad BJT dizisidir. TO-116 through-hole paketinde sunulan bu bileşen, 50V maksimum kolektor-emitter gerilimi ve 800mA maksimum kolektor akımı özellikleriyle orta güç uygulamalarında kullanılır. 100 minimum DC akım kazancı (hFE) ile güvenilir darbe şekillendirme, anahtar kontrol ve sinyal amplifikasyonu görevlerini yerine getirir. 1.5W maksimum güç yayılımı ve -65°C ile 200°C arasındaki geniş çalışma sıcaklık aralığı, endüstriyel ve tüketici elektronik uygulamalarında esneklik sağlar. Dört transistörün tek pakette entegre edilmesi, alan tasarrufu ve yüksek entegrasyon gerektiren devreler için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 800mA |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Part Status | Market |
| Power - Max | 1.5W |
| Supplier Device Package | TO-116 |
| Transistor Type | 4 NPN (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
