Transistörler - Bipolar (BJT) - Diziler

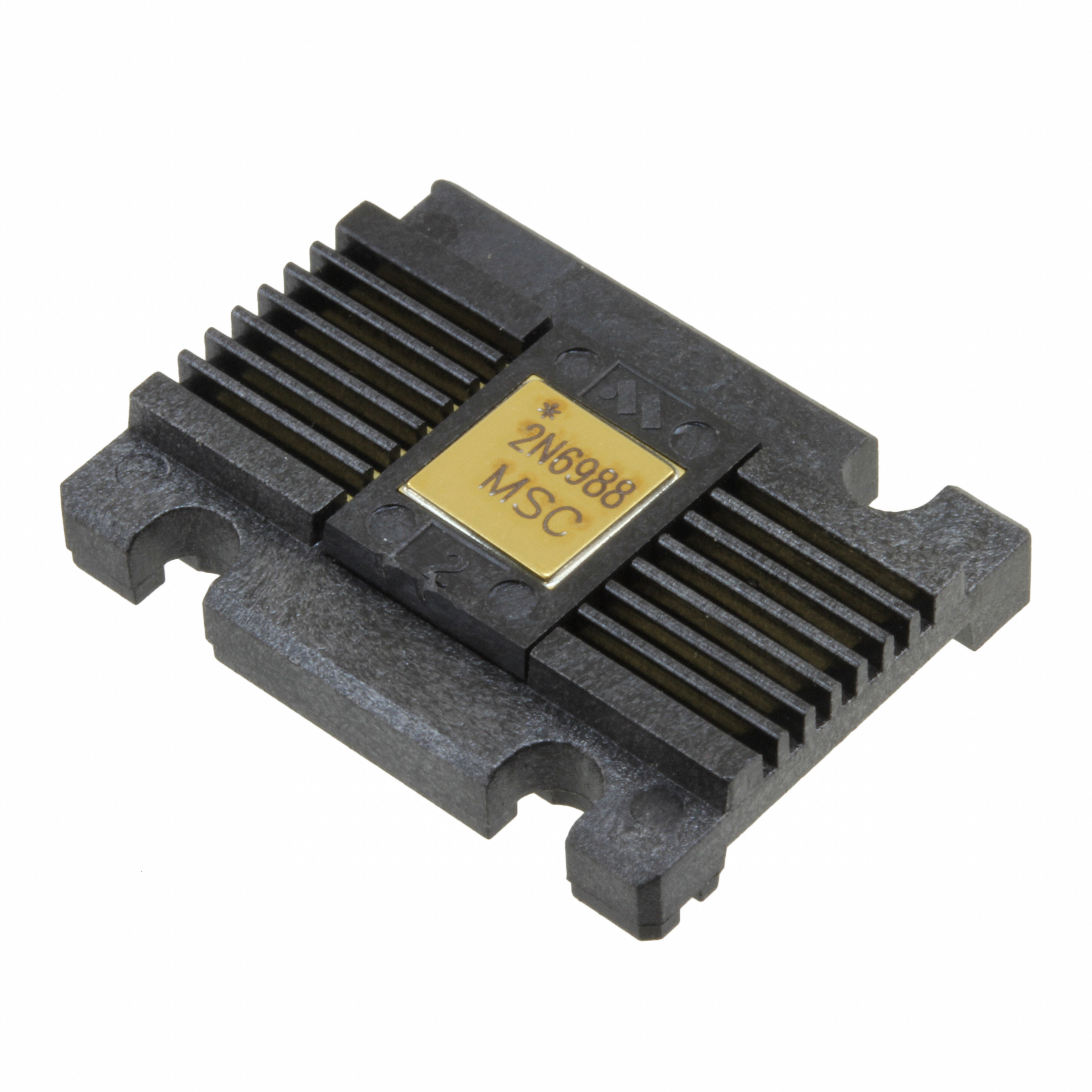

2N6988
TRANS 4PNP 60V 0.6A 14FLATPACK
- Üretici
- Microchip Technology
- Paket/Kılıf
- 14-Flatpack
- Seri / Aile Numarası
- 2N6988
2N6988 Hakkında
2N6988, Microchip Technology tarafından üretilen 4 adet PNP transistörü içeren entegre bir dizidir. 14-Flatpack yüzey montaj paketinde sunulan bu bileşen, 60V collector-emitter gerilimi ve 600mA maksimum collector akımı ile çalışabilir. Dc current gain değeri 100 @ 150mA, 10V koşullarında ölçülmüştür. En fazla 400mW güç tüketimi için tasarlanmıştır. -65°C ile 200°C arasında çalışabilen geniş sıcaklık aralığında kullanılabilir. Bu transistör dizisi, sinyal anahtarlama uygulamaları, düşük frekanslı amplifikasyon, lojik devrelerde sürücü olarak ve kontrol devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600mA |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | 14-Flatpack |
| Part Status | Active |
| Power - Max | 400mW |
| Supplier Device Package | 14-Flatpack |
| Transistor Type | 4 PNP (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
