Transistörler - Bipolar (BJT) - Diziler

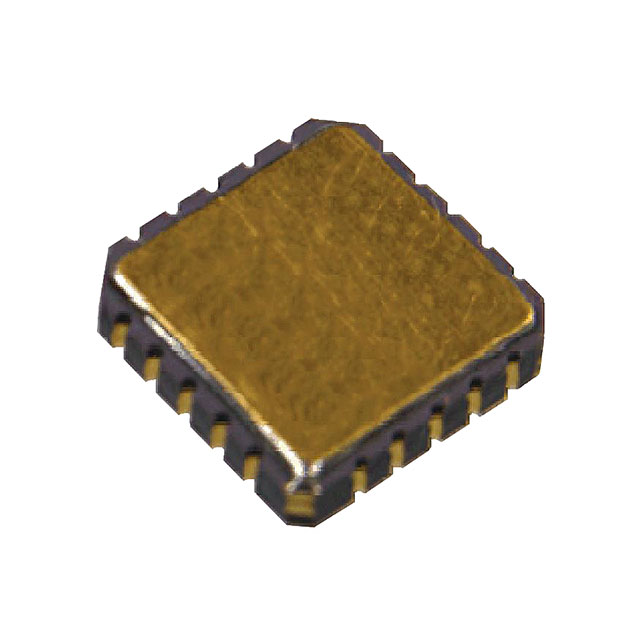

2N6987U
TRANS 4PNP 60V 0.6A 20CLCC
- Üretici
- TT Electronics
- Paket/Kılıf
- 20-CLCC
- Seri / Aile Numarası
- 2N6987U
2N6987U Hakkında
2N6987U, TT Electronics tarafından üretilen dört adet PNP transistörü içeren entegre bir dizisi (quad array) olup, Surface Mount teknolojisinde 20-CLCC paketinde sunulmaktadır. Her bir transistör maksimum 600mA kolektör akımı, 60V gerilim dayanımı ve -65°C ile 200°C arasında çalışma sıcaklığı aralığında işlem görebilir. Minimum 100 DC akım kazancı (hFE) ile karakterize edilmiştir. Maksimum 1W güç tüketimi özelliğine sahip olan bu bileşen, analog sinyal işleme, ses amplifikasyonu, endüstriyel kontrol sistemleri ve tüketici elektroniğinde çok sayıda uygulamada kullanılan yaygın bir komponenttir. Quad konfigürasyonu sayesinde kompakt tasarımlar için ideal bir çözüm sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600mA |
| Current - Collector Cutoff (Max) | 10nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | 20-CLCC |
| Part Status | Obsolete |
| Power - Max | 1W |
| Supplier Device Package | 20-CLCC |
| Transistor Type | 4 PNP (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
