Transistörler - Bipolar (BJT) - Diziler

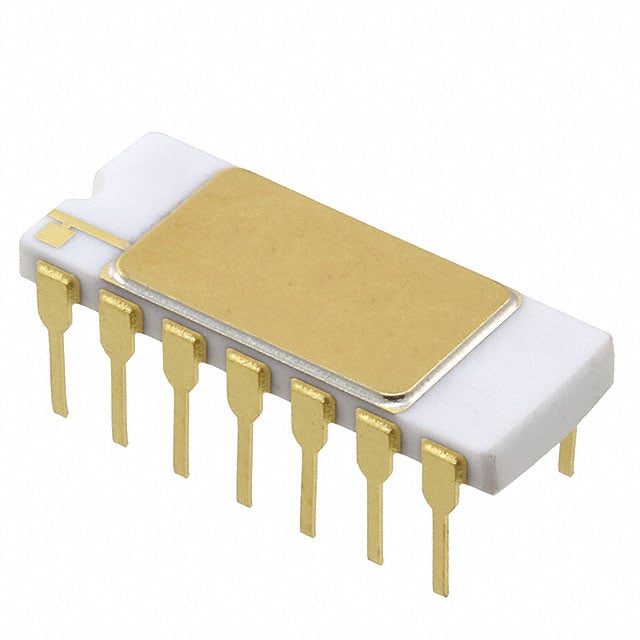

2N6987
TRANS 4PNP 60V 0.6A TO116
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- 2N6987
2N6987 Hakkında
2N6987, Microchip Technology tarafından üretilen 4 PNP transistörlü entegre bir BJT dizisidir. TO-116 paketinde sunulan bu komponent, 60V maksimum Vce desen gerilimi ve 600mA maksimum kolektör akımı ile çalışabilir. DC akım kazanç (hFE) değeri 150mA kolektör akımında ve 10V Vce'de minimum 100'dür. 1.5W maksimum güç yayınlayabilen bu transistör, düşük sinyalden orta seviye güç uygulamalarına uygun bir seçenektir. -65°C ile +200°C arasında güvenilir çalışma sağlar. Anahtarlama ve amplifikasyon uygulamalarında, kontrol devreleri ve ses amplifikatörlerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600mA |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Part Status | Active |
| Power - Max | 1.5W |
| Supplier Device Package | TO-116 |
| Transistor Type | 4 PNP (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
