Transistörler - Bipolar (BJT) - Tekil

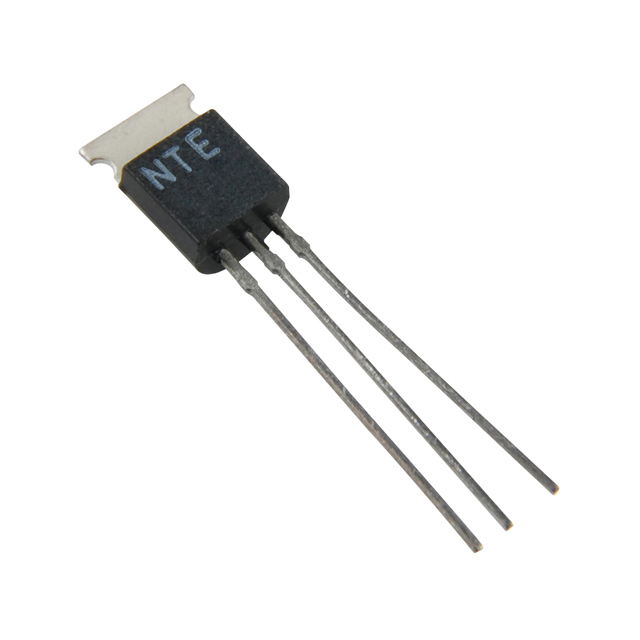

2N6728
TRANS PNP 60V 2A TO237
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-237AA
- Seri / Aile Numarası
- 2N6728
2N6728 Hakkında
2N6728, NTE Electronics tarafından üretilen PNP tip bipolar jonksiyon transistörüdür. TO-237AA paketinde sunulan bu komponent, maksimum 60V Vce breakdown voltajı ve 2A collector akımı kapasitesiyle orta güç uygulamaları için tasarlanmıştır. 500MHz transition frequency ile hızlı anahtarlama işlemlerine uygun olan transistör, ses ve RF amplifikasyon devrelerinde, switch uygulamalarında ve genel amaçlı anahtarlama görevlerinde kullanılabilir. 1W maksimum güç derecelendirmesi ve geniş çalışma sıcaklığı aralığı (-65°C ~ 150°C) ile çeşitli ortamlarda güvenilir işlem sağlar. 80 minimum DC current gain (hFE) ile kararlı amplifikasyon özellikleri sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 80 @ 50mA, 1V |
| Frequency - Transition | 500MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-237AA |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | TO-237 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 10mA, 250mA |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
