Transistörler - Bipolar (BJT) - Tekil

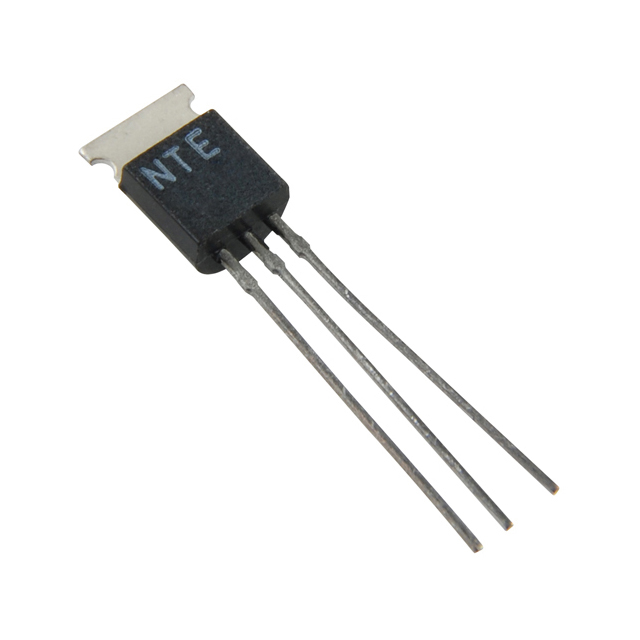

2N6727
TRANS PNP 40V 2A TO237
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-237AA
- Seri / Aile Numarası
- 2N6727
2N6727 Hakkında
2N6727, NTE Electronics tarafından üretilen PNP tipinde bir BJT transistördür. 40V kollektör-emitör gerilimi ve 2A maksimum kollektör akımı ile tasarlanmıştır. 500MHz transition frekansı ile orta hızlı anahtarlama uygulamalarında kullanılır. 1W maksimum güç yayılımı kapasitesine sahiptir. TO-237AA paketinde sunulan bu transistör, gerilim düzenleyiciler, ses amplifikatörleri, güç amplifikatörleri ve genel amaçlı anahtarlama devrelerinde uygulanır. 500mV doyum gerilimi anahtarlama hızını destekler. Through-hole montajı için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 1A, 1V |
| Frequency - Transition | 500MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-237AA |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | TO-237 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
