Transistörler - Bipolar (BJT) - Tekil

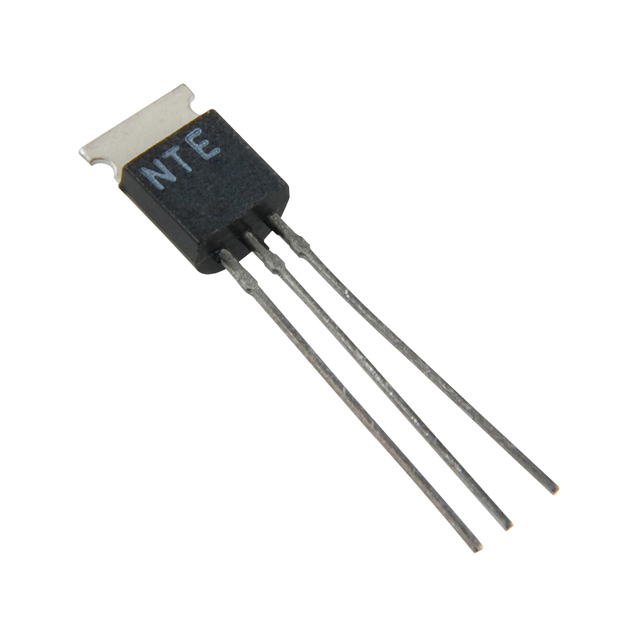

2N6725
TRANS NPN 50V 1A TO237
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-237AA
- Seri / Aile Numarası
- 2N6725
2N6725 Hakkında
2N6725, NTE Electronics tarafından üretilen NPN Darlington transistördür. TO-237AA paketinde sunulan bu bileşen, maksimum 1A kolektör akımı ve 50V yıkılma voltajı ile çalışır. 1W maksimum güç dissipasyonuna sahip olan transistör, 4000 minimum DC akım kazancı (hFE) sağlayarak düşük baz akımı gerektiren uygulamalarda kullanılır. Saturasyon voltajı 1.5V olup, anahtarlama ve amplifikasyon devrelerinde, düşük işaret seviyesi kontrol uygulamalarında ve röle/motor sürücü etaflarda yaygın olarak tercih edilir. Through-hole montaj tipi nedeniyle geleneksel PCB tasarımlarında kolaylıkla entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 4000 @ 1A, 5V |
| Mounting Type | Through Hole |
| Package / Case | TO-237AA |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | TO-237 |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 2mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
