Transistörler - Bipolar (BJT) - Tekil

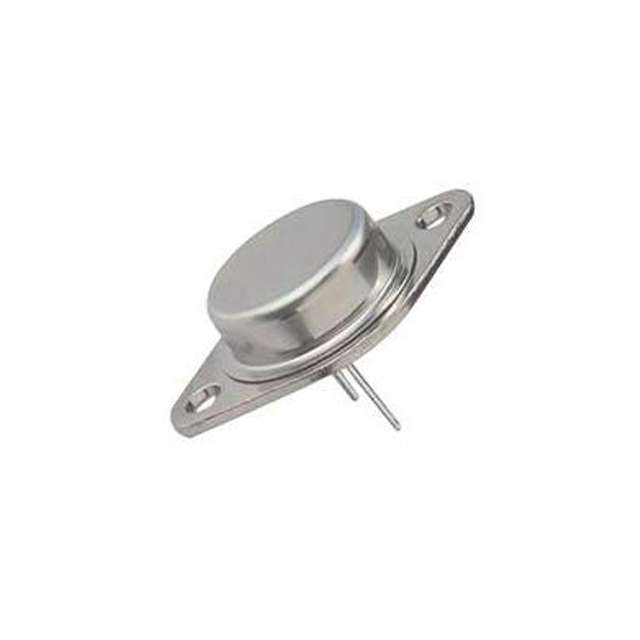

2N6341
TO 3 25 AMP SILICON TRANSISTOR
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N6341
2N6341 Hakkında
2N6341, Solid State Inc. tarafından üretilen NPN tipi silikon bipolar transistördür. TO-204AA (TO-3) paketinde sunulan bu komponent, 25A collector akımı ve 150V breakdown voltajı ile yüksek akım uygulamalarında kullanılır. 200W maksimum güç yayılımı kapasitesi ile güç amplifikasyonu, anahtarlama devreleri ve motor kontrolü gibi endüstriyel uygulamalarda yer bulur. -65°C ile +200°C arası çalışma sıcaklığı aralığında stabil performans sağlayan komponent, 40MHz transition frequency ile orta frekanslı devrelerde de kullanılabilir. 1.8V maksimum Vce(sat) değeri ile enerji verimliliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 50µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 500mA, 2V |
| Frequency - Transition | 40MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 200 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.8V @ 2.5A, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 150 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
