Transistörler - Bipolar (BJT) - Tekil

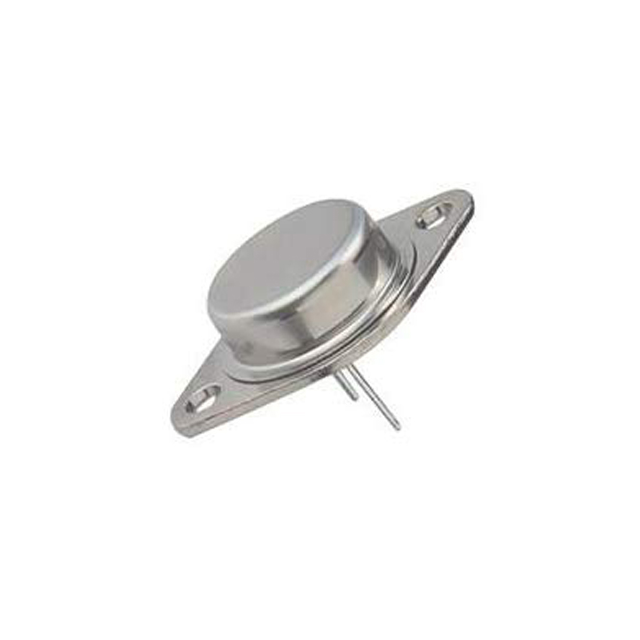

2N6340
TO 3 25 AMP SILICON TRANSISTOR
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N6340
2N6340 Hakkında
2N6340, Solid State Inc. tarafından üretilen NPN tipinde bir silikon bipolar transistördür. TO-3 (TO-204AA) paketinde sunulan bu komponent, yüksek akım uygulamaları için tasarlanmıştır. Maksimum 25A kolektör akımı ve 200W güç dissipasyonu kapasitesi ile endüstriyel ve güç kontrol devrelerinde kullanıma uygundur. 140V Vce(br)eo diyelerine ve 40MHz geçiş frekansına sahip olan 2N6340, düşük sıcaklık (-65°C) ile yüksek sıcaklık (200°C) aralığında çalışabilir. Audio amplifikatörler, güç yönetimi devreleri ve anahtarlama uygulamalarında yaygın olarak tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 50µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 500mA, 2V |
| Frequency - Transition | 40MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 200 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.8V @ 2.5A, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 140 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
