Transistörler - Bipolar (BJT) - Tekil

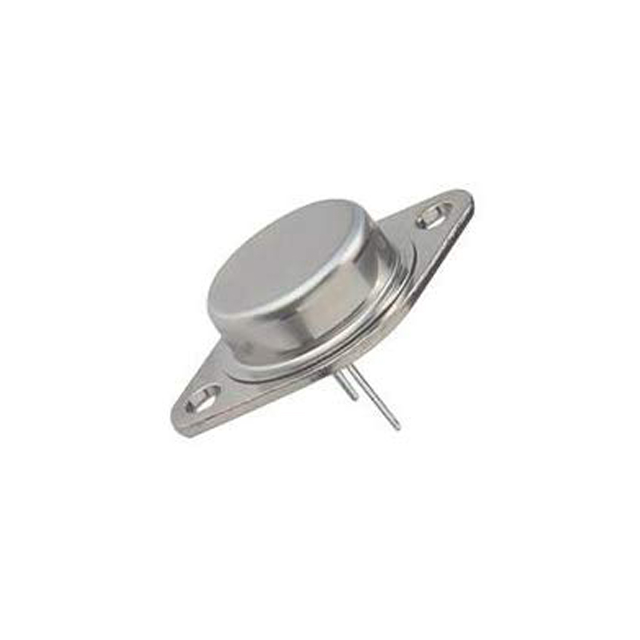

2N6338
TO 3 25 AMP SILICON TRANSISTOR
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N6338
2N6338 Hakkında
2N6338, Solid State Inc. tarafından üretilen TO-3 paketinde silicon NPN transistördür. 25 A kollektör akımı kapasitesi ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. 100 V breakdown voltajı ve 200 W maksimum güç saçma kapasitesi sayesinde orta ve yüksek güç devrelerinde uygulanır. 40 MHz transition frekansı ile anahtarlama hızında makul performans sunar. -65°C ile 200°C arasında geniş çalışma sıcaklığı aralığında güvenilir operasyon sağlar. Audio amplifikatörleri, güç kaynakları ve anahtarlanmış mod güç kaynakları gibi uygulamalarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 50µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 500mA, 2V |
| Frequency - Transition | 40MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 200 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.8V @ 2.5A, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
