Transistörler - Bipolar (BJT) - Tekil

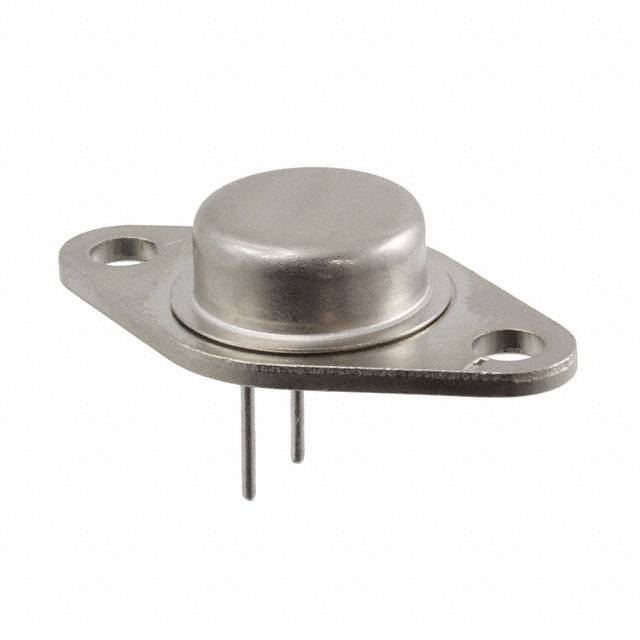

2N6317
TRANS PNP 60V 7A TO-213AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-213AA
- Seri / Aile Numarası
- 2N6317
2N6317 Hakkında
2N6317, Microchip Technology tarafından üretilen PNP tipi bipolar junction transistördür (BJT). TO-213AA (TO-66-2) paketinde sunulan bu bileşen, 60V kollektör-emitör gerilimi ve 7A maksimum kollektör akımı ile orta güç uygulamalarında kullanılır. 90W maksimum güç dağıtım kapasitesi ile power amplifier, motor kontrol devreleri ve anahtarlama uygulamalarında tercih edilir. -65°C ile 200°C arasında çalışabilme yeteneği ile geniş sıcaklık aralıklarında güvenilir performans sağlar. Vce doyum gerilimi maksimum 2V olması, anahtarlama uygulamalarında verimli çalışmayı destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 7 A |
| Current - Collector Cutoff (Max) | 500µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25 @ 2.5A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-213AA, TO-66-2 |
| Part Status | Active |
| Power - Max | 90 W |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 1.75A, 7A |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
