Transistörler - Bipolar (BJT) - Tekil
2N6049

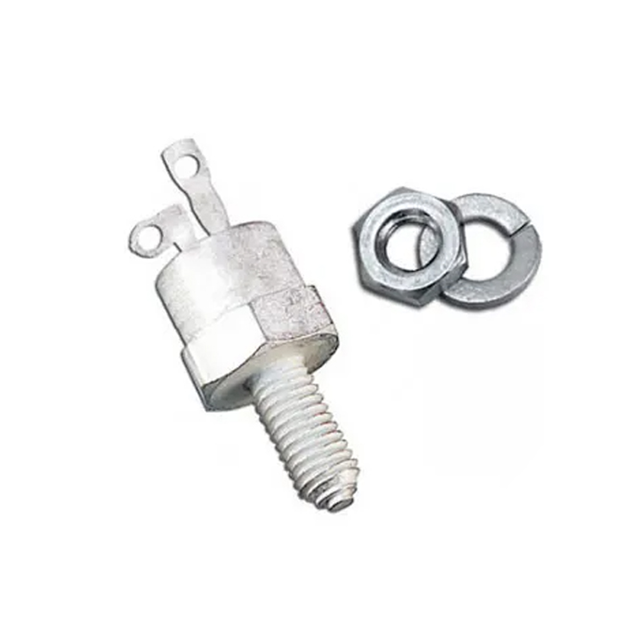

TO 66 SILICON POWER TRANSISTOR
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-213AA
- Seri / Aile Numarası
- 2N6049
2N6049 Hakkında
2N6049, Solid State Inc. tarafından üretilen TO-66 paketli PNP tipi silikon güç transistörüdür. 4A maksimum kollektor akımı ve 75W güç disipasyonu kapasitesiyle orta güç uygulamalarında kullanılmaya uygundur. 55V kollektor-emiter gerilim dayanımı ve 3MHz geçiş frekansı ile anahtarlama ve amplifikasyon devrelerinde çalışır. DC akım kazancı (hFE) 500mA, 4V koşullarında minimum 25 değerine sahiptir. Through-hole montaj tipi ile PCB tasarımlarına entegre edilir. Ses amplifikaları, güç kaynakları, motor kontrol devreleri ve genel endüstriyel elektronik uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 500µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25 @ 500mA, 4V |
| Frequency - Transition | 3MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 200°C (TJ) |
| Package / Case | TO-213AA, TO-66-2 |
| Part Status | Active |
| Power - Max | 75 W |
| Supplier Device Package | TO-66 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 800mA, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 55 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
