Transistörler - Bipolar (BJT) - Tekil

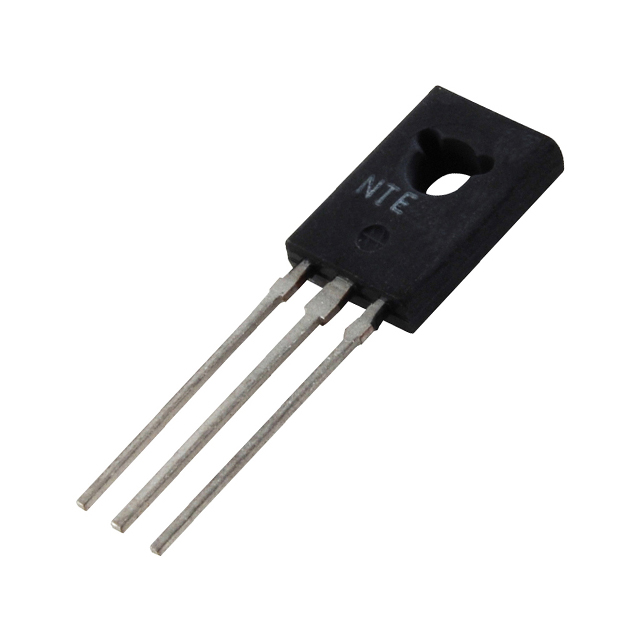

2N6039
T-NPN SI-DARLINGTON AMP
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- 2N6039
2N6039 Hakkında
2N6039, NTE Electronics tarafından üretilen silikon NPN Darlington bileşik transistördür. 4A maksimum collector akımı, 750 minimum DC akım kazancı (hFE) ve 80V collector-emitter breakdown voltajı ile orta güç uygulamalarında kullanılır. 40W maksimum güç dağıtımı kapasitesi ve 150°C işletme sıcaklığı aralığı ile kontrol devrelerinde, güç amplifikasyonunda ve düşük frekans sürücü uygulamalarında tercih edilir. TO-126 TO-225AA paketleri ile entegre edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 750 @ 2A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Active |
| Power - Max | 40 W |
| Supplier Device Package | SOT-32-3 |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 40mA, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
