Transistörler - Bipolar (BJT) - Tekil

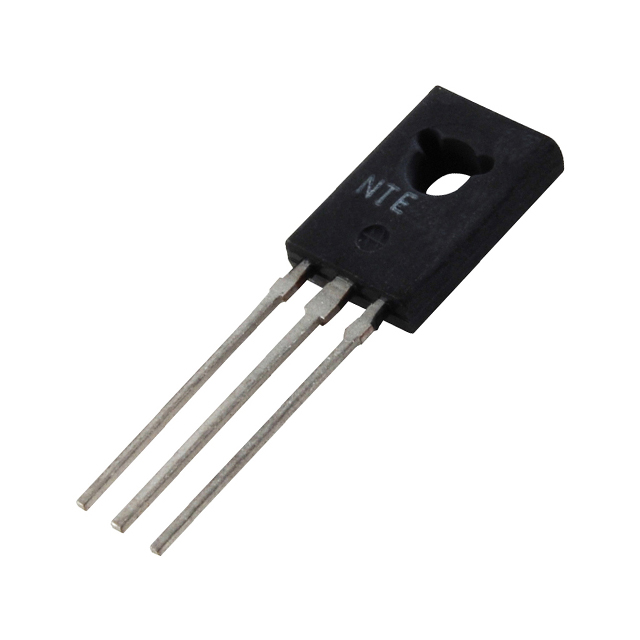

2N6036
TRANS PNP 80V 4A TO225AA
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- 2N6036
2N6036 Hakkında
2N6036, NTE Electronics tarafından üretilen PNP Darlington transistörüdür. 4A kollektör akımı ve 80V kırılma gerilimi ile orta güç uygulamalarında kullanılmaya uygundur. 40W maksimum güç yönetimi kapasitesi ve düşük doyum gerilimi (3V @ 40mA, 4A) ile linearize edilmiş sürücü devrelerine ve anahtarlama uygulamalarına uygun tasarımlanmıştır. 750 minimum DC akım kazancı (hFE) ile güçlü sinyal yükselticiliği sağlar. -65°C ile +150°C arasında çalışma sıcaklık aralığında güvenilir performans verir. Motor kontrol, ses amplifikasyon, endüstriyel anahtarlama ve güç yönetimi devrelerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 750 @ 2A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Active |
| Power - Max | 40 W |
| Supplier Device Package | TO-126 |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 40mA, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
