Transistörler - Bipolar (BJT) - Tekil

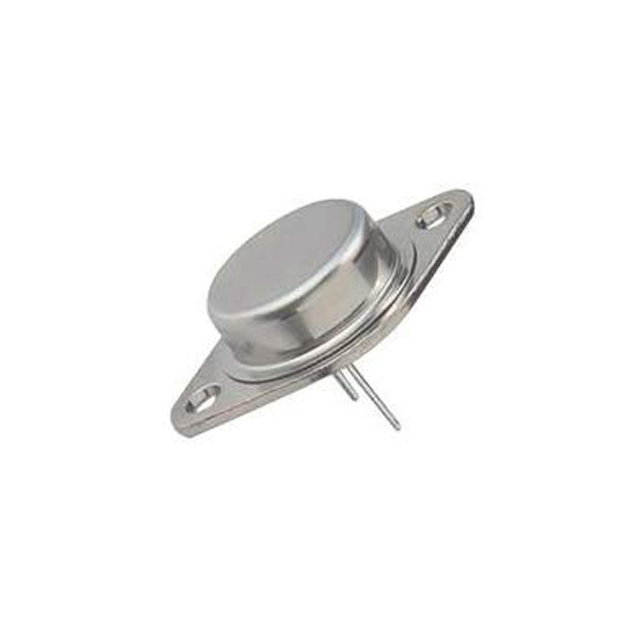

2N5886
TO 3 25 AMP SILICON TRANSISTOR
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N5886
2N5886 Hakkında
2N5886, Solid State Inc. tarafından üretilen TO-3 paketinde silikon NPN bipolar transistördür. 25 amper kollektor akımı kapasitesi ve 200 watt maksimum güç dağıtım yeteneği ile güç uygulamalarına tasarlanmıştır. 80V kollektor-emitör breakdown voltajı ve -65°C ile +200°C arasında çalışma sıcaklık aralığı sayesinde endüstriyel ve oto uygulamalarında kullanılabilir. 4 MHz transition frequency ile orta hızlı anahtarlama işlemlerine uygundur. DC akım kazancı (hFE) 3A ve 4V koşullarında minimum 35 değerinde belirtilmiştir. Through-hole montajı yapılı türü ile konvansiyonel PCB tasarımlarında entegre edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 2mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 35 @ 3A, 4V |
| Frequency - Transition | 4MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 200 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 4V @ 6.25A, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
