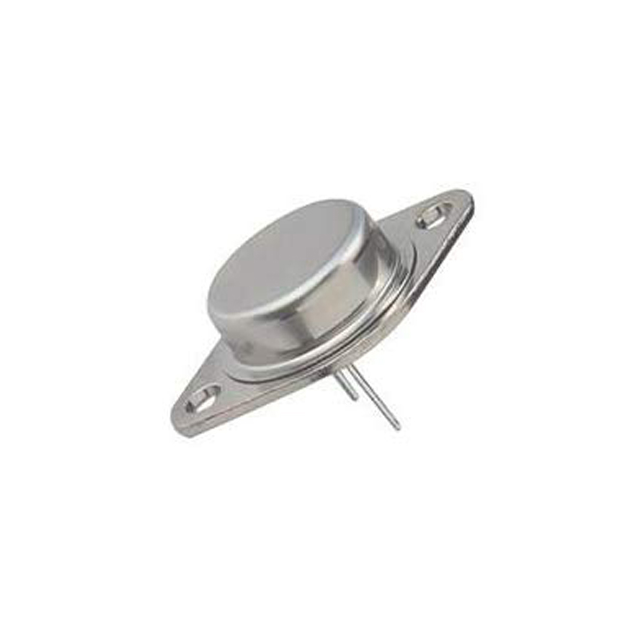

2N5885
TO 3 25 AMP SILICON TRANSISTOR
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N5885
2N5885 Hakkında
2N5885, Solid State Inc. tarafından üretilen, TO-3 paketinde sunulan silikon NPN bipolar transistördür. 25A maksimum collector akımı ve 200W güç dağıtma kapasitesi ile orta-güç uygulamalarında kullanılır. 60V collector-emitter breakdown voltajı ve 4MHz transition frequency ile anahtarlama ve amplifikasyon devrelerinde uygun bir seçimdir. -65°C ile 200°C arasında çalışabilen bu transistör, endüstriyel kontrol sistemleri, motor sürücüleri, invertörler ve güç elektronik devrelerinde yaygın olarak tercih edilir. TO-204AA (TO-3) montaj tipi ile yüksek güç yoğunluğu gerektiren uygulamalara uyarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 2mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 35 @ 3A, 4V |
| Frequency - Transition | 4MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 200 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 4V @ 6.25A, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
