Transistörler - Bipolar (BJT) - Tekil

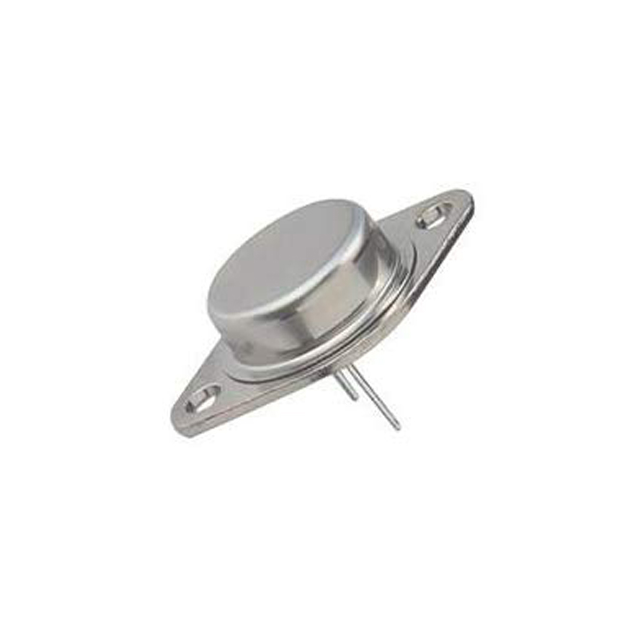

2N5884
TO 3 25 AMP SILICON TRANSISTOR
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N5884
2N5884 Hakkında
2N5884, Solid State Inc. tarafından üretilen PNP tipi bipolar transistördür. TO-3 (TO-204AA) paketinde sunulan bu bileşen, yüksek akım uygulamalarında kullanılmak üzere tasarlanmıştır. 25A collector akımı ve 200W maksimum güç harcama kapasitesi sayesinde, güç yönetimi, motor kontrol devreleri, amplifikasyon ve anahtarlama uygulamalarında tercih edilir. 80V collector-emitter breakdown voltajı ile orta gerilim uygulamalarında güvenle kullanılabilir. 4MHz transition frequency ile hızlı komütasyon işlemleri gerçekleştirebilir. -65°C ile +200°C arasında çalışma sıcaklığına sahip olup, endüstriyel ve yüksek sıcaklık ortamlarında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 2mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 35 @ 3A, 4V |
| Frequency - Transition | 4MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 200 W |
| Supplier Device Package | TO-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 4V @ 6.25A, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
