Transistörler - Bipolar (BJT) - Tekil

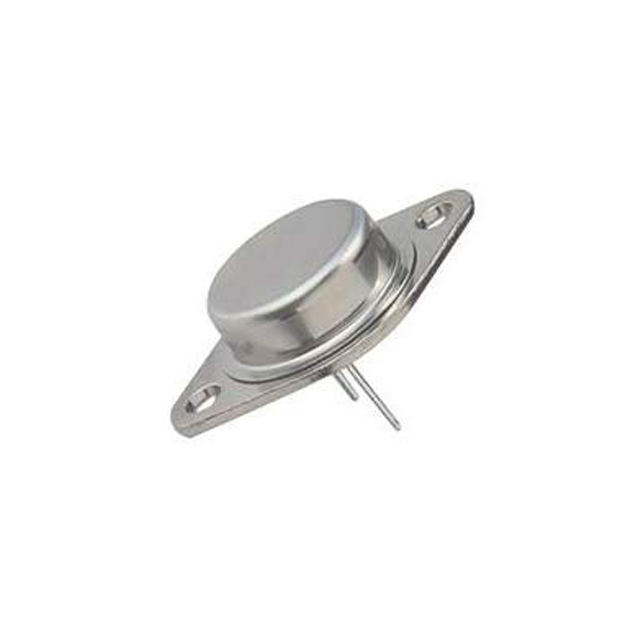

2N5883
TO 3 25 AMP SILICON TRANSISTOR
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N5883
2N5883 Hakkında
2N5883, Solid State Inc. tarafından üretilen TO-3 paketli PNP tipi silikon transistördür. 25 A kolektör akımı ve 200 W maksimum güç kapasitesine sahip olup, güç amplifikatörü ve anahtar uygulamalarında kullanılır. 60V C-E breakdown voltajı ile orta güçlü endüstriyel devrelerde yer bulur. -65°C ile +200°C arasında çalışabilen geniş sıcaklık aralığı sayesinde zorlu ortamlardaki uygulamalara uygundur. DC akım kazancı 3A, 4V koşullarında minimum 35'tir. 4MHz transition frequency ile ses frekansı ve düşük RF uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 2mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 35 @ 3A, 4V |
| Frequency - Transition | 4MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 200 W |
| Supplier Device Package | TO-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 4V @ 6.25A, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
