Transistörler - Bipolar (BJT) - Diziler

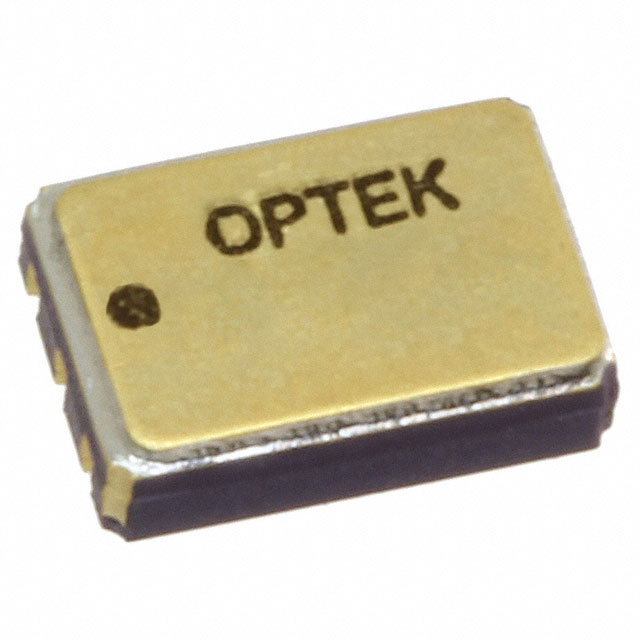

2N5796U
TRANS 2PNP 60V 0.6A 6CLCC
- Üretici
- TT Electronics
- Paket/Kılıf
- 6-CLCC
- Seri / Aile Numarası
- 2N5796
2N5796U Hakkında
2N5796U, TT Electronics tarafından üretilen dual PNP transistör dizisidir. Surface Mount 6-CLCC paketinde sunulan bu bileşen, 60V Vce(BR)dss kırılma gerilimi ile çalışır ve maksimum 600mA kolektör akımını taşıyabilir. 100 @ 150mA, 10V DC akım kazancı (hFE) ile karakterize edilen bu transistör, düşük güç tüketimi uygulamaları için tasarlanmıştır. Maksimum 600mW güç dağıtımı kapasitesine sahiptir. Geniş çalışma sıcaklığı aralığında (-65°C ~ 200°C TJ) kullanılabilir. Kolektör cutoff akımı maksimum 10nA olup, 1.6V doyma gerilimi (50mA Ib, 500mA Ic koşullarında) sunmaktadır. Ses amplifikasyon, düşük seviye sinyal anahtarlaması ve genel amaçlı anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600mA |
| Current - Collector Cutoff (Max) | 10nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | 6-CLCC |
| Part Status | Active |
| Power - Max | 600mW |
| Supplier Device Package | 6-CLCC |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 1.6V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
