Transistörler - Bipolar (BJT) - Diziler

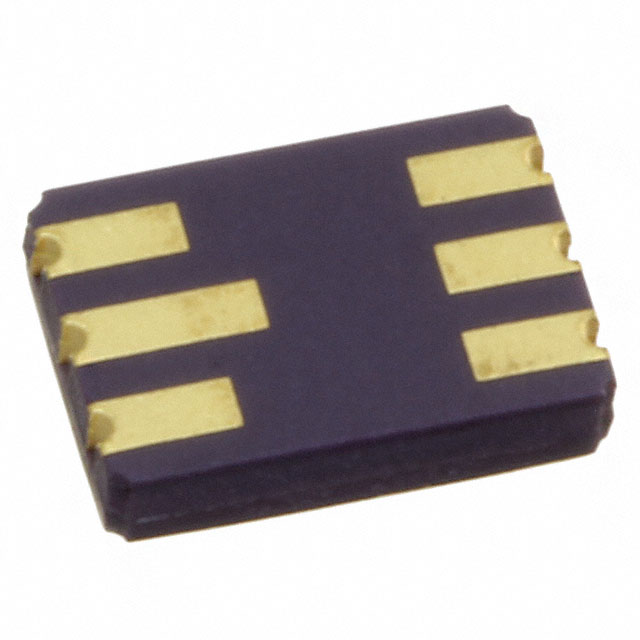

2N5794U
TRANS 2NPN 40V 0.6A 6CLCC
- Üretici
- TT Electronics
- Paket/Kılıf
- 6-CLCC
- Seri / Aile Numarası
- 2N5794
2N5794U Hakkında
2N5794U, TT Electronics tarafından üretilen dual NPN transistördür. Surface Mount 6-CLCC paketinde sunulan bu bileşen, 40V maksimum collector-emitter gerilimi ve 600mA maksimum collector akımı ile orta güç uygulamaları için tasarlanmıştır. 600mW güç dağıtımı kapasitesi ile ses amplifikatörleri, anahtarlama devreleri ve genel amaçlı amplifikasyon uygulamalarında kullanılır. -65°C ile 200°C arasında çalışan geniş sıcaklık aralığında güvenilir performans sunar. 100 (minimum) DC current gain, 900mV saturation voltajı ve 10µA cutoff akımı özelliğine sahiptir. Kompakt tasarımı, yüksek entegre devre yoğunluğu gerektiren modern elektronik uygulamalarında yerden tasarruf sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600mA |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | 6-CLCC |
| Part Status | Active |
| Power - Max | 600mW |
| Supplier Device Package | 6-CLCC |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 900mV @ 30mA, 300mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
