Transistörler - Bipolar (BJT) - RF

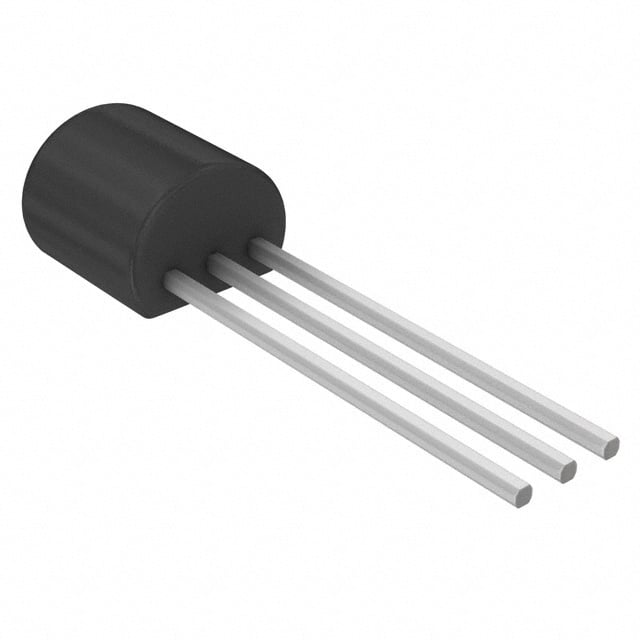

2N5770
RF TRANS NPN 15V TO92-3
- Üretici
- onsemi
- Paket/Kılıf
- TO-226-3
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- 2N5770
2N5770 Hakkında
2N5770, onsemi tarafından üretilen NPN tipi RF transistörüdür. TO-92-3 paketinde sunulan bu komponent, radyo frekans uygulamalarında küçük sinyal amplifikasyonu ve anahtarlama işlemleri için tasarlanmıştır. 15V maksimum kolektör-emitter gerilimi ve 50mA maksimum kolektör akımı ile çalışabilen transistör, 60MHz'de 6dB gürültü şekiline (noise figure) sahiptir. Minimum 50 DC akım kazancı (hFE) ve 15dB kazanç değerleri ile RF sinyal yükseltme devrelerinde, VHF frekans bandında alıcı ve verici uygulamalarında kullanılır. -55°C ile 150°C arasında çalışan bu komponent, 350mW maksimum güç tüketimine sahiptir. Through-hole montaj tipi ile geleneksel PCB tasarımlarına uygun olup, genellikle amatör radyo, FM alıcıları ve hafif RF devrelerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 8mA, 10V |
| Gain | 15dB |
| Mounting Type | Through Hole |
| Noise Figure (dB Typ @ f) | 6dB @ 60MHz |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) |
| Part Status | Obsolete |
| Power - Max | 350mW |
| Supplier Device Package | TO-92-3 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
