Transistörler - Bipolar (BJT) - Tekil

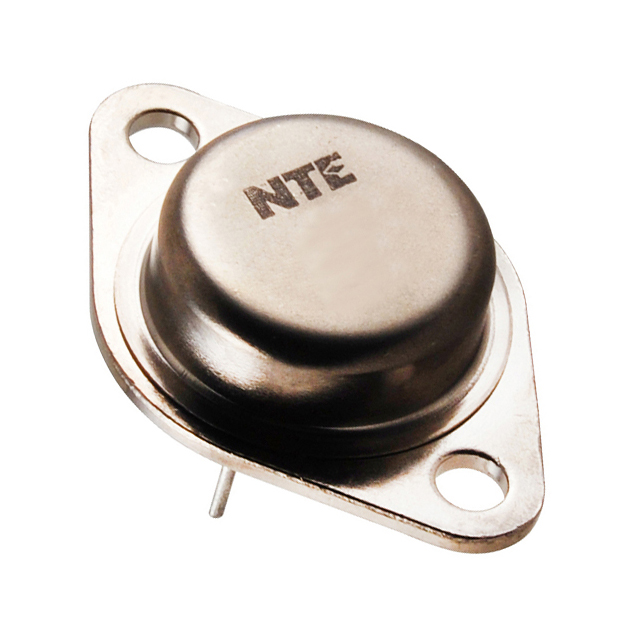

2N5686
TRANS NPN 80V 50A TO3
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-204AE
- Seri / Aile Numarası
- 2N5686
2N5686 Hakkında
2N5686, NTE Electronics tarafından üretilen yüksek akım kapasiteli NPN bipolar junction transistördür. TO-3 (TO-204AE) paketinde sunulan bu transistör, maksimum 50A collector akımı ve 80V collector-emitter gerilimi ile güç uygulamalarında kullanılır. 300W maksimum güç dağıtım kapasitesi ile endüstriyel kontrol devreleri, güç amplifikasiyon, motor sürücüleri ve switching uygulamalarında tercih edilir. -65°C ile +200°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. 2MHz transition frequency ve 1V VCE(sat) karakteristikleri ile hızlı switching işlemleri gerçekleştirebilir. Through-hole montaj tipi ile klasik PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 15 @ 25A, 2V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AE |
| Part Status | Active |
| Power - Max | 300 W |
| Supplier Device Package | TO-204 (TO-3) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 2.5A, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
