Transistörler - Bipolar (BJT) - Tekil

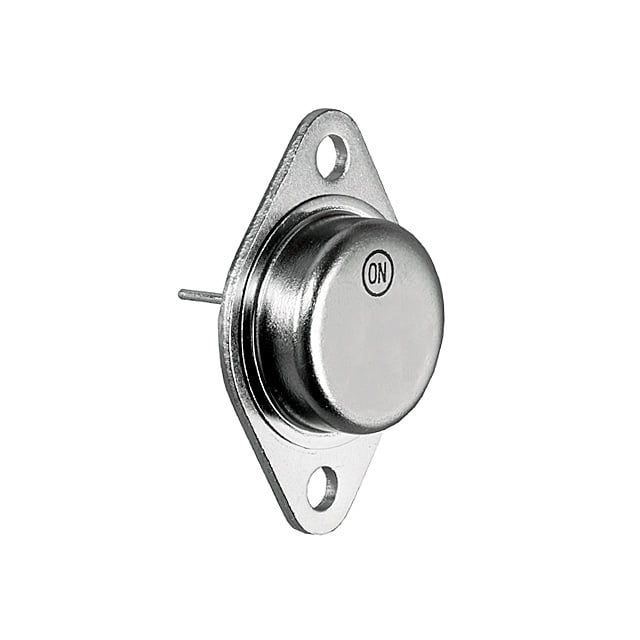

2N5684
TRANS PNP 80V 50A TO3
2N5684 Hakkında
2N5684, onsemi tarafından üretilen TO-204AE (TO-3) paketindeki PNP bipolar transistördür. 80V Vce(breakdown) ile 50A'e kadar collector akımı sağlayabilen güç transistörüdür. Maksimum 300mW güç yayınlama kapasitesine sahip olup, -65°C ile +200°C arasında çalışmaktadır. 2MHz transition frequency ile orta hızlı anahtarlama uygulamalarında kullanılır. DC current gain (hFE) 25A 2V şartlarında minimum 15'tir. Collector cutoff akımı maksimum 1mA ve satürasyon voltajı 10A base, 50A collector akımında maksimum 5V'tur. Güç amplifikasyon, motor kontrol ve endüstriyel anahtarlama devrelerinde tercih edilmiştir. Bu ürün artık üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 15 @ 25A, 2V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AE |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | TO-204 (TO-3) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 5V @ 10A, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
