Transistörler - Bipolar (BJT) - Tekil

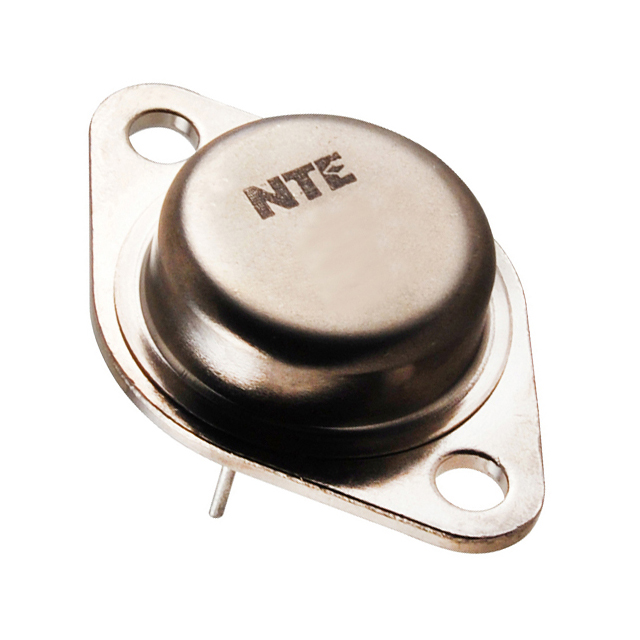

2N5684
TRANS PNP 80V 50A TO3
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-204AE
- Seri / Aile Numarası
- 2N5684
2N5684 Hakkında
2N5684, NTE Electronics tarafından üretilen PNP tipi bipolar junction transistör (BJT) olup, 80V collector-emitter gerilimi ve 50A maksimum collector akımı ile yüksek akım anahtarlama uygulamalarında kullanılır. TO-3 paketi (TO-204AE) ile Through Hole montajına uygun olan bu transistör, 300W maksimum güç yönetimi kapasitesine sahiptir. -65°C ile +200°C arasında çalışma sıcaklık aralığında kullanılabilen 2N5684, güç kaynakları, motor kontrolü ve ses amplifikatörleri gibi endüstriyel ve tüketici elektroniği uygulamalarında tercih edilir. 2MHz transition frequency ve 15 hFE (minimum) karakteristiğine sahip bu transistör, switcher devreler ve güç yönetimi sistemlerinde anahtarlama elemanı olarak görev yapabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 15 @ 25A, 2V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AE |
| Part Status | Active |
| Power - Max | 300 W |
| Supplier Device Package | TO-204 (TO-3) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 5V @ 10A, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
