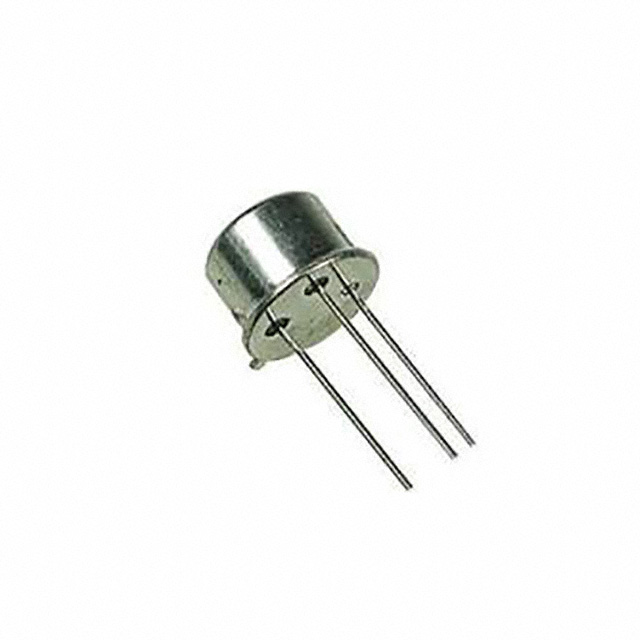

2N5583
PNP SIL RF TO39
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-205AD
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- 2N5583
2N5583 Hakkında
2N5583, Solid State Inc. tarafından üretilen PNP tipi bipolar junction transistör (BJT) olup, özellikle RF uygulamalarında kullanılmak üzere tasarlanmıştır. TO-39 metal kutulu pakete sahip olan bu bileşen, 500mA maksimum kollektör akımı ve 1.3GHz transition frequency ile UHF band çalışmalarında tercih edilir. 30V maksimum kollektör-emitter gerilimi ve 1W maksimum güç tüketimiyle orta güç RF amplifikatörleri, osilatörler ve switch uygulamalarında kullanılır. -65°C ile +200°C arasında çalışabilen bu transistör, endüstriyel ve askeri elektronik sistemlerinde röle, frekans kontrol ve sinyal işleme devrelerine entegre edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25 @ 100mA, 2V |
| Frequency - Transition | 1.3GHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 1W |
| Supplier Device Package | TO-39 |
| Transistor Type | PNP |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
